RetroTINK-4k

Hier ist ein englischsprachiges Video, das den RetroTink-4k in Aktion zeigt - einschließlich der Funktionsweise von Profilen und wie fantastisch die Filter aussehen!

Der RetroTINK-4K ist die neueste Entwicklung der RetroTINK-Reihe von Video Line-Doublern und Upscalern. Im Folgenden findest du eine Liste mit einigen besonderen Eigenschaften:

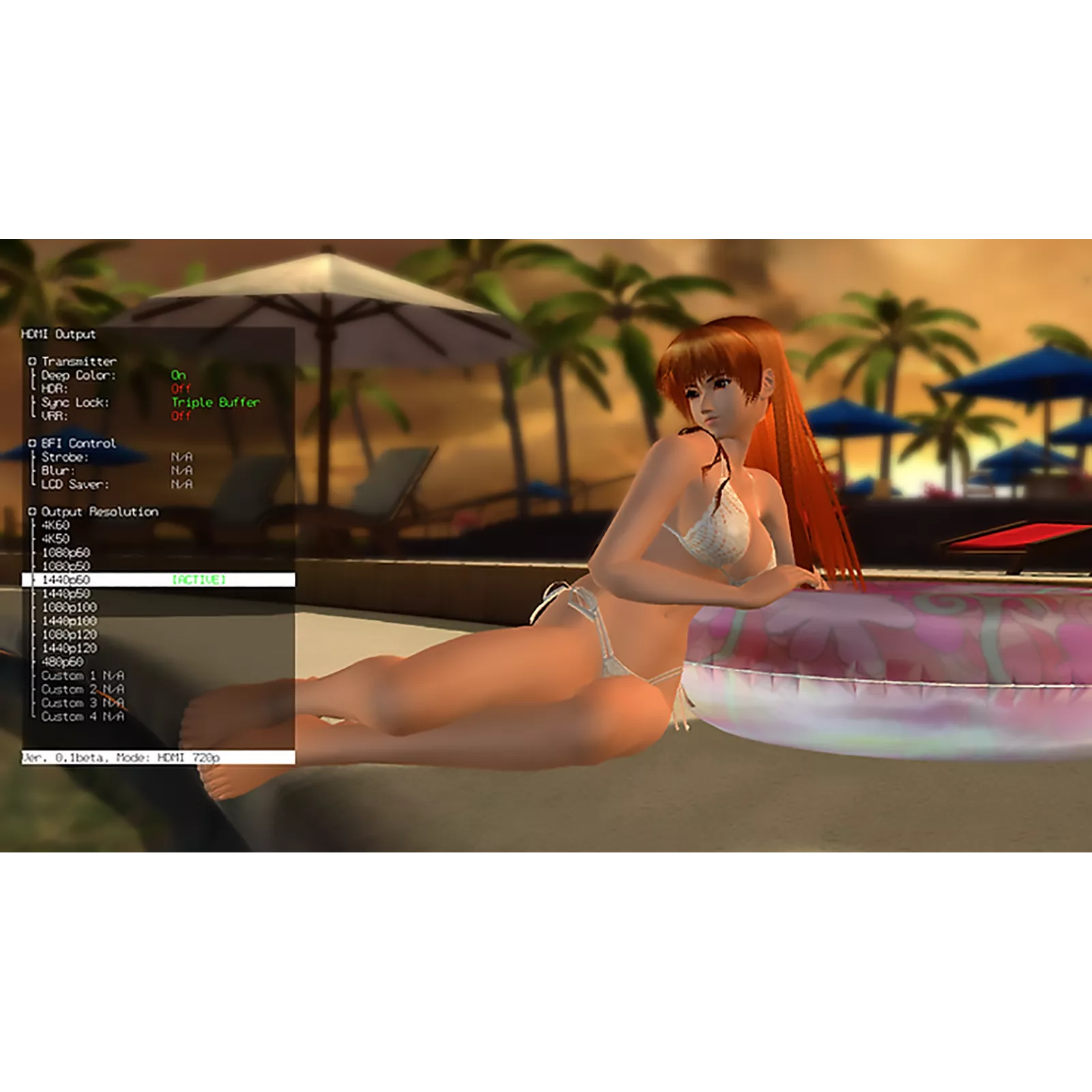

Ausgänge

• HDMI (TM) 2.0 bis zu 4K60.
  • Flexible Ausgabemodi wie 480p, 1080p, 1440p bei verschiedenen Bildwiederholraten (60/120/etc.)
  • Benutzerdefinierte Modelltypen über eine Textdatei auf der SD-Karte möglich
• Vollständig gepuffertes Video (ohne Aussetzer bei Eingangsänderungen), Gen Locked und Frame Locked Sync-Modi
• HDR10-Ausgabe mit vollständiger Farbkorrektur nach Rec. 2020
• Vom Benutzer wählbare Farbmetrik (Rec. 709, Rec. 2020, sRGB, etc.)
• Ausgabemodi für hohe Bildraten: 1440p120, 1080p120
• Optionale Deep-Color-Ausgabe (10 Bit bei 4K60 ist möglicherweise nicht mit allen Displays kompatibel)
• Bis zu 8-Kanal-LPCM-Audio

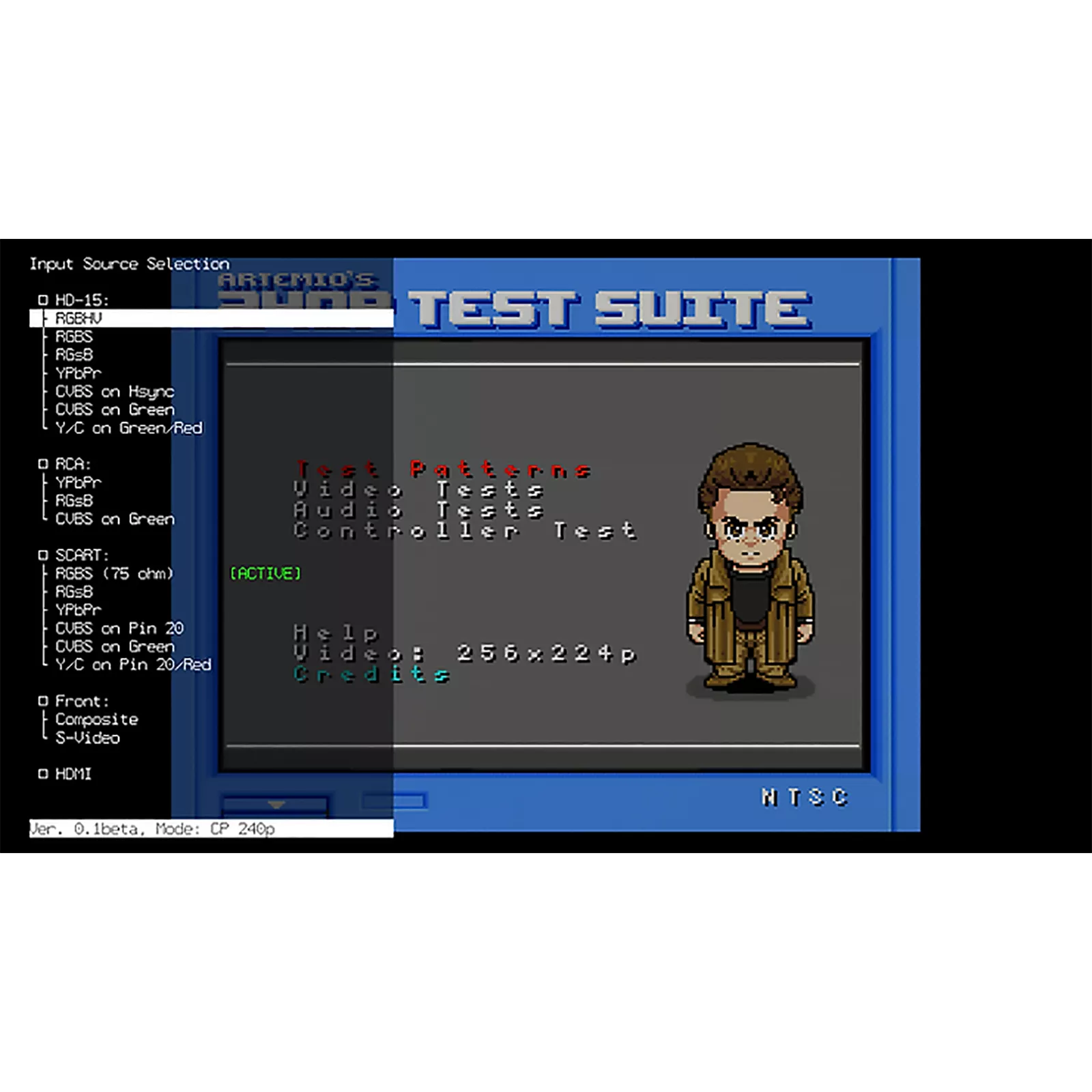

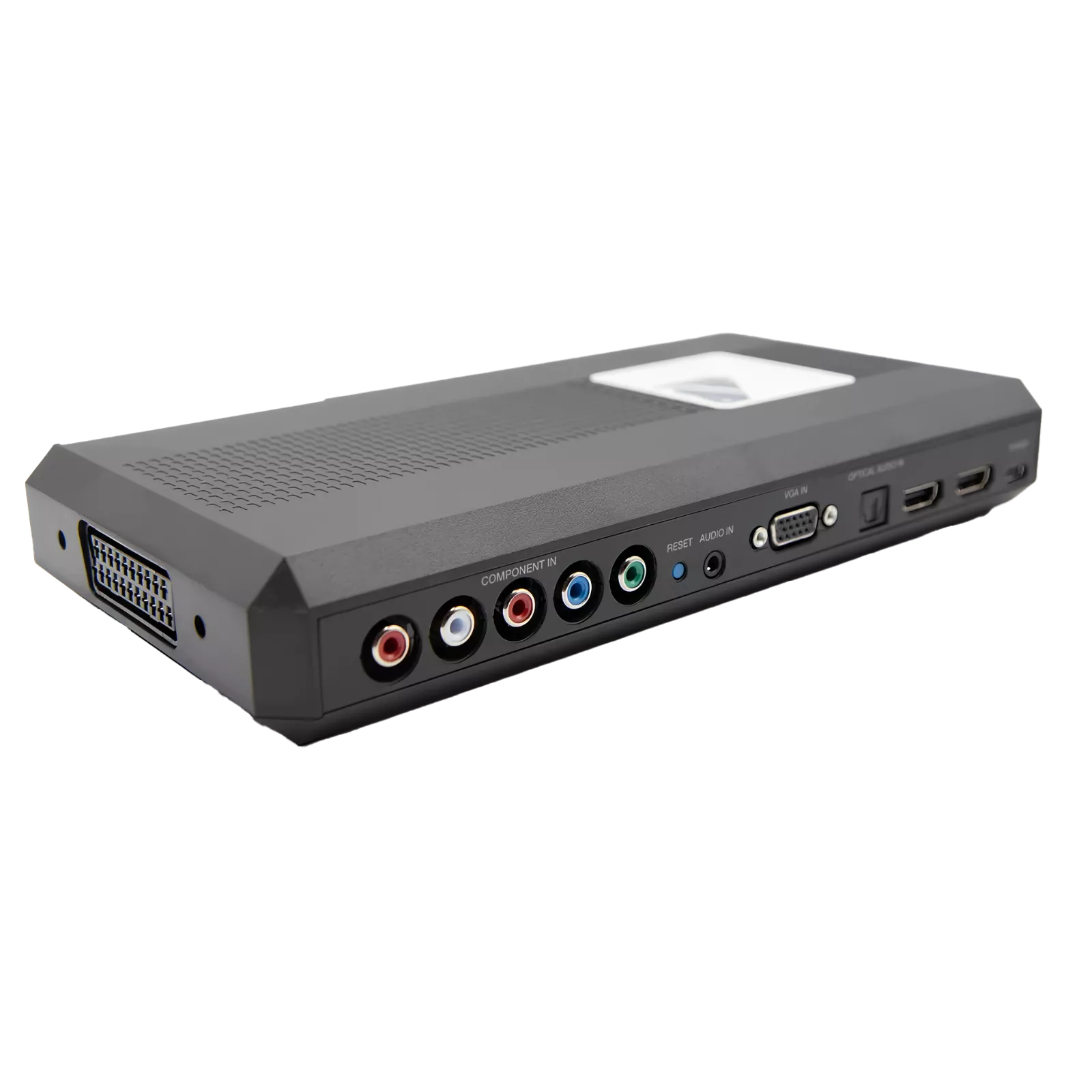

Eingänge

• Eine breite Palette an Eingängen, die praktisch jedes einzelne Format unterstützen
• HD15/VGA:
  • RGBHV
  • RGBS
  • RGsB
  • YPbPr
  • S-Video
  • Composite
• SCART
  • RGBS
  • RGsB
  • YPbPr
  • S-Video
  • Composite

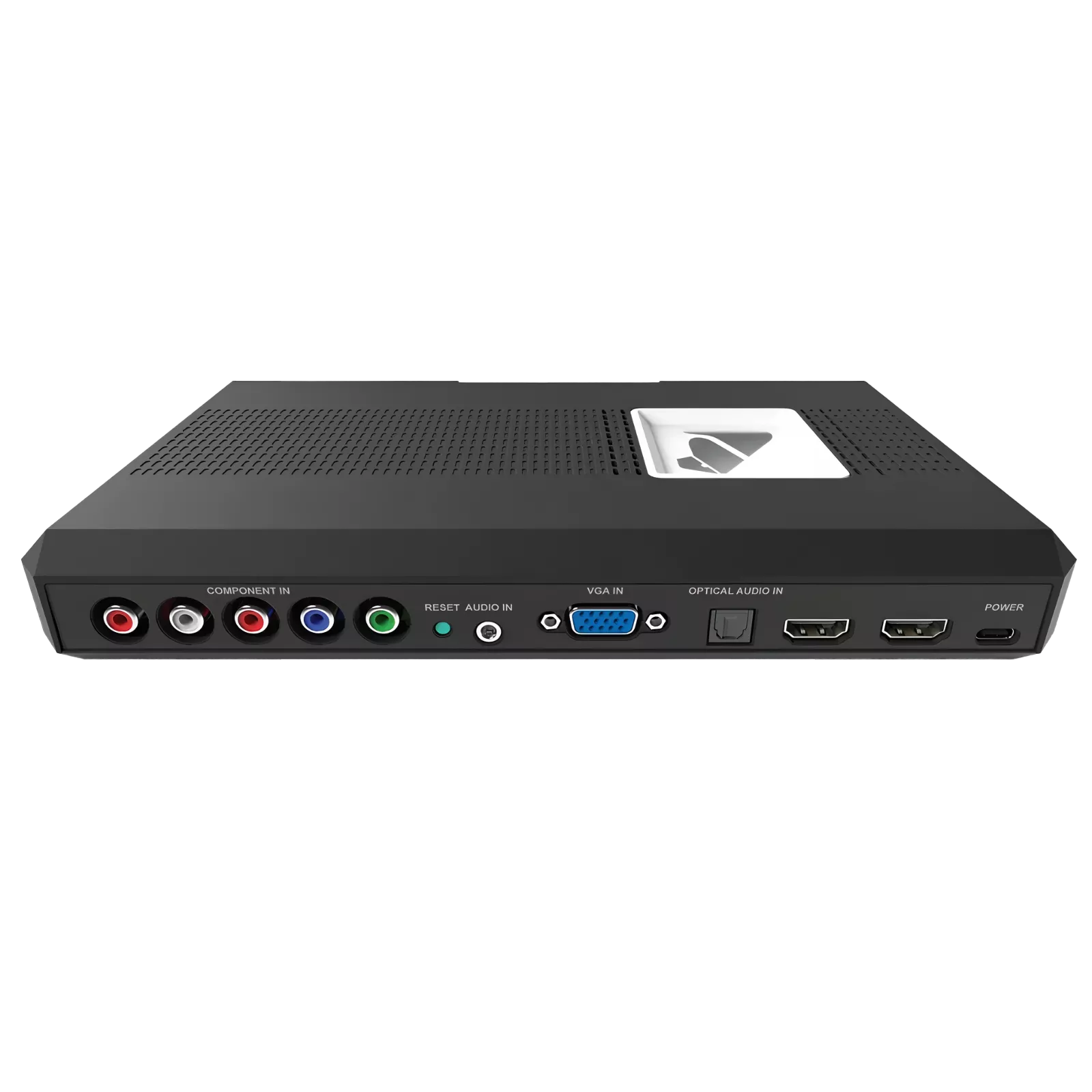

• Rückseite RCA
  • YPbPr
  • RGsB
  • Komposit

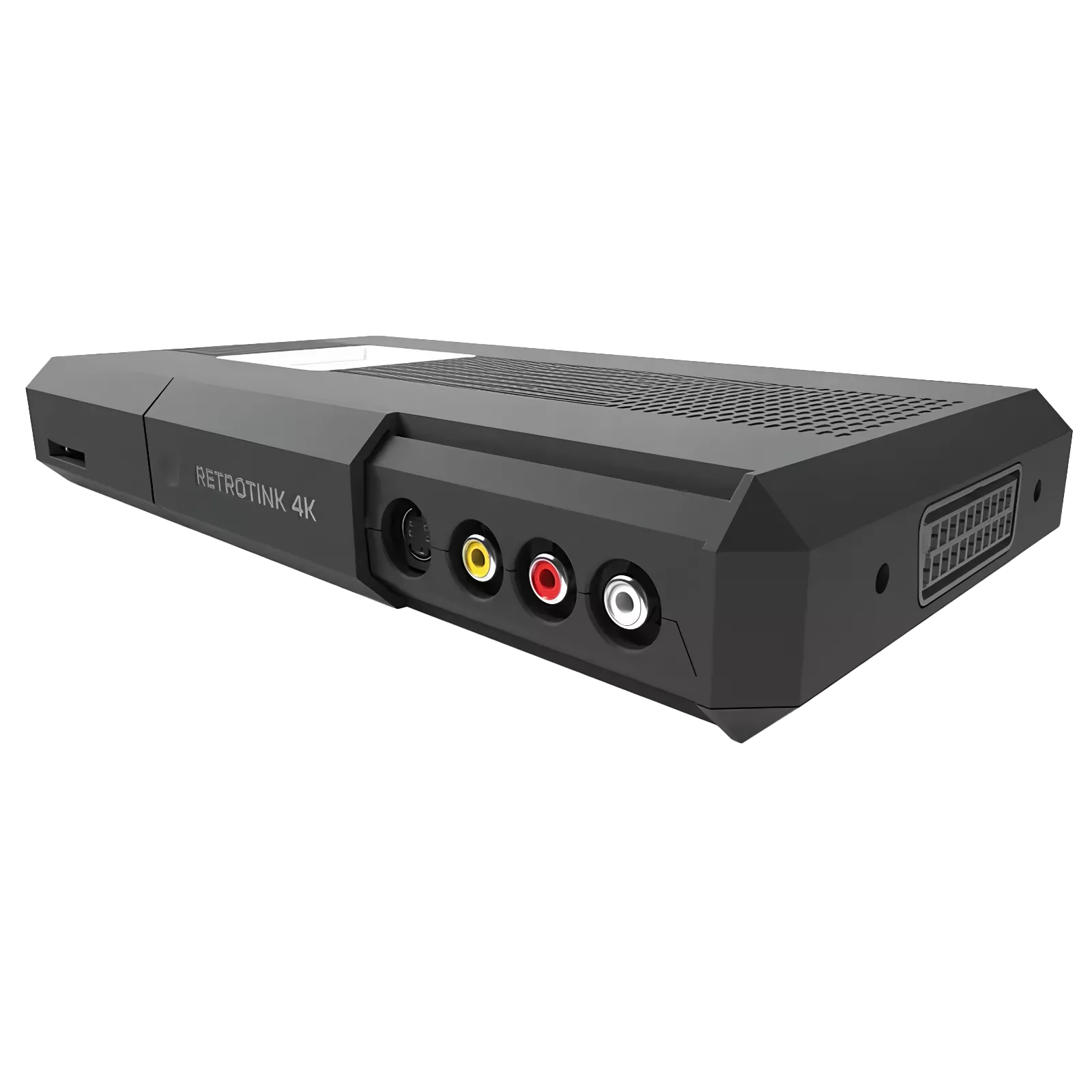

• Vorderseite Composite
• Vorderseite S-Video
• Analoger Audioeingang mit bis zu 96 kHz/24-Bit und voller Verstärkungsregelung
• Optischer TOSLINK-Audioeingang mit Unterstützung für 2-Kanal-LPCM oder komprimierten Surround
• Der Audioeingang kann unabhängig von der Videoquelle ausgewählt werden
• HDMI (TM) 1.4 Eingang mit Unterstützung von bis zu 1920x1080p60/1920x1200p60 CVT-rb und 8-Kanal LPCM oder komprimiertem Surround

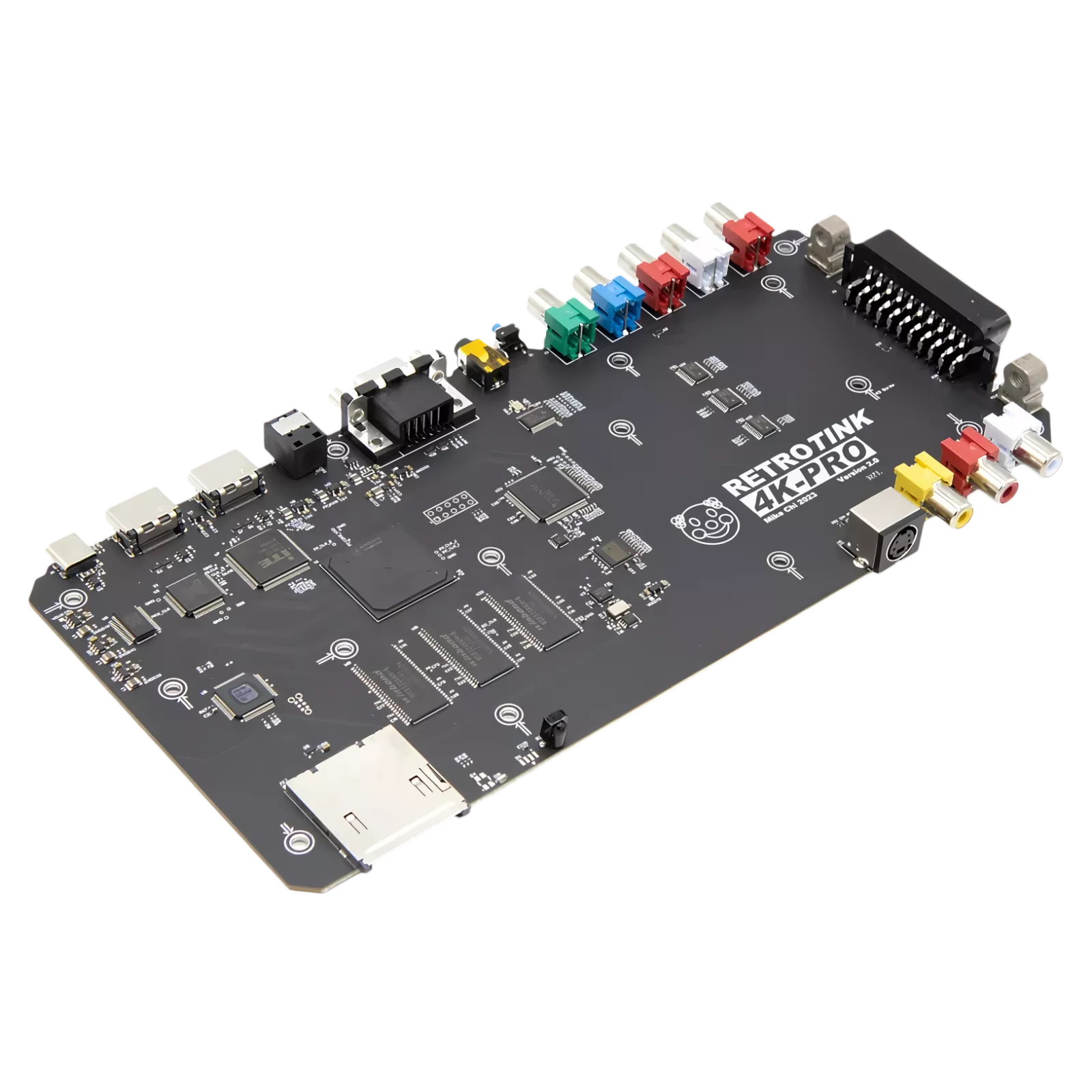

Hardware

• Leistungsstarker Cyclone V FPGA der 5CEBA7-Serie mit 149,5k LE und 7,696 Mbits BRAM
• 600 MHz HDMI (TM) 2.0 Sender
• 48-Bit breiter SDRAM-Framebuffer mit niedriger Latenzzeit
• Standard USB-C 5V Stromeingang
• Datenspeicherung auf SD-Karte in voller Größe
• Speziell entwickelter Kühlkörper für passive Kühlung

Analoges Video

• Automatische Verstärkungskalibrierung
• Automatische Phasenkalibrierung
• Automatisches Zuschneiden der Eingänge zum Trimmen der Ränder
• Volle Kontrolle über Verstärkung, Offset und Abtastrate
• Konsolenspezifische automatische Abtastratenerkennung (experimentelle Funktion, SNES-, PS1-, PS2- und Genesis-Profile für NTSC und PAL)
• Unterstützung für eine Vielzahl von Arcade- und PC-Karten, die von der Norm abweichen (ggf. sind eigene Profile erforderlich, um das Bild korrekt zu trimmen und zu zentrieren)
• Maximale RGB/Komponenten-Auflösung von 1920x1080p60 oder 1920x1200p60 CVT-rb
• Robuster Composite/S-Video-Decoder mit Unterstützung für mehrere Regionen (NTSC, PAL, PAL-60, SECAM)

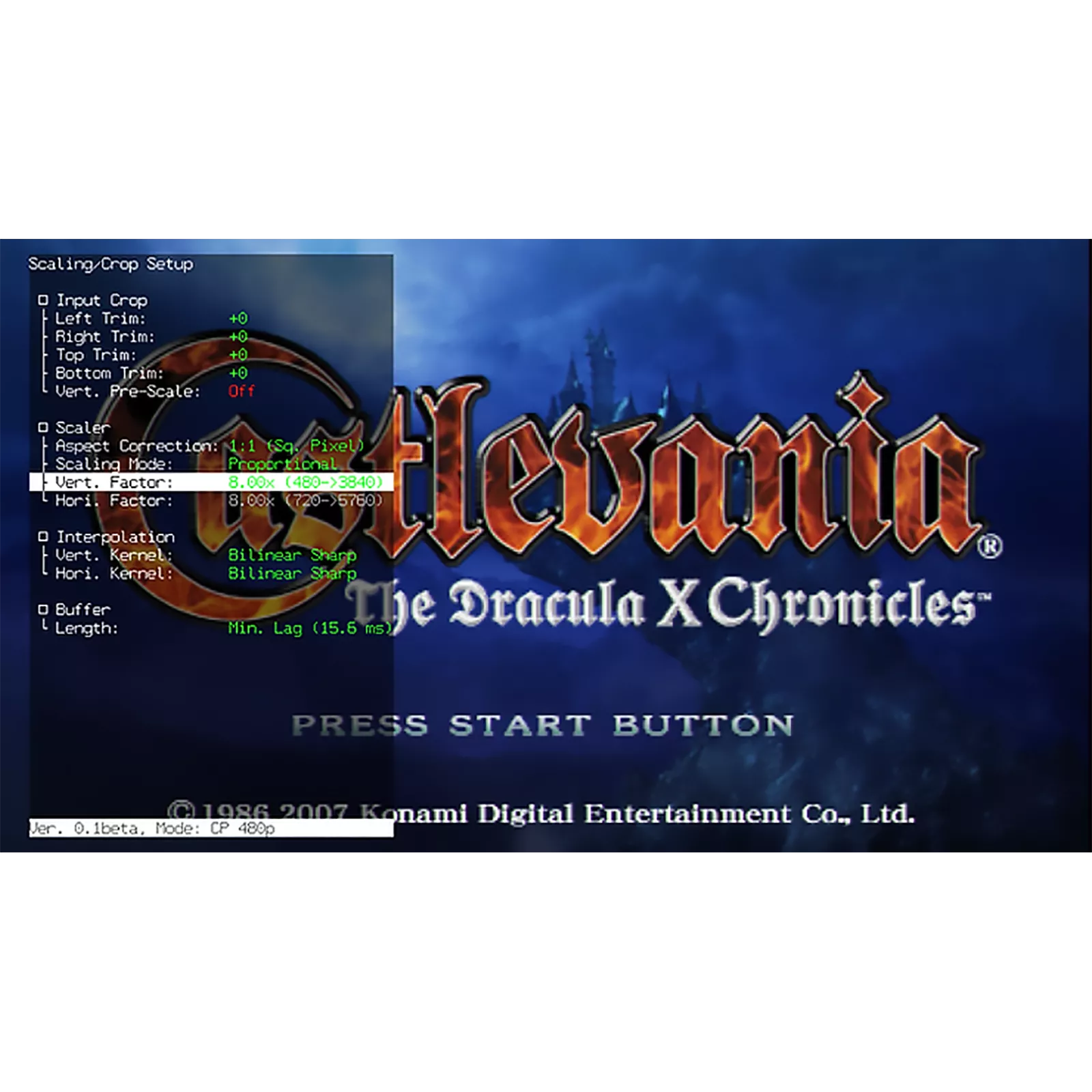

Skalierung

• Vollständig flexibles, benutzerdefiniertes Zuschneiden und Zoomen im horizontalen und vertikalen Raum, unabhängig von anderen Einstellungen
• Automatische Korrektur des Seitenverhältnisses auf 4:3 oder 16:9
• Bewegungsadaptives Deinterlacing einschließlich Filmmodi für 3:2 und 2:2 Inverse Telecine (experimentelle Funktion)
• Drehung um 90 Grad im oder gegen den Uhrzeigersinn (für 240p, 288p und 360p Eingänge)

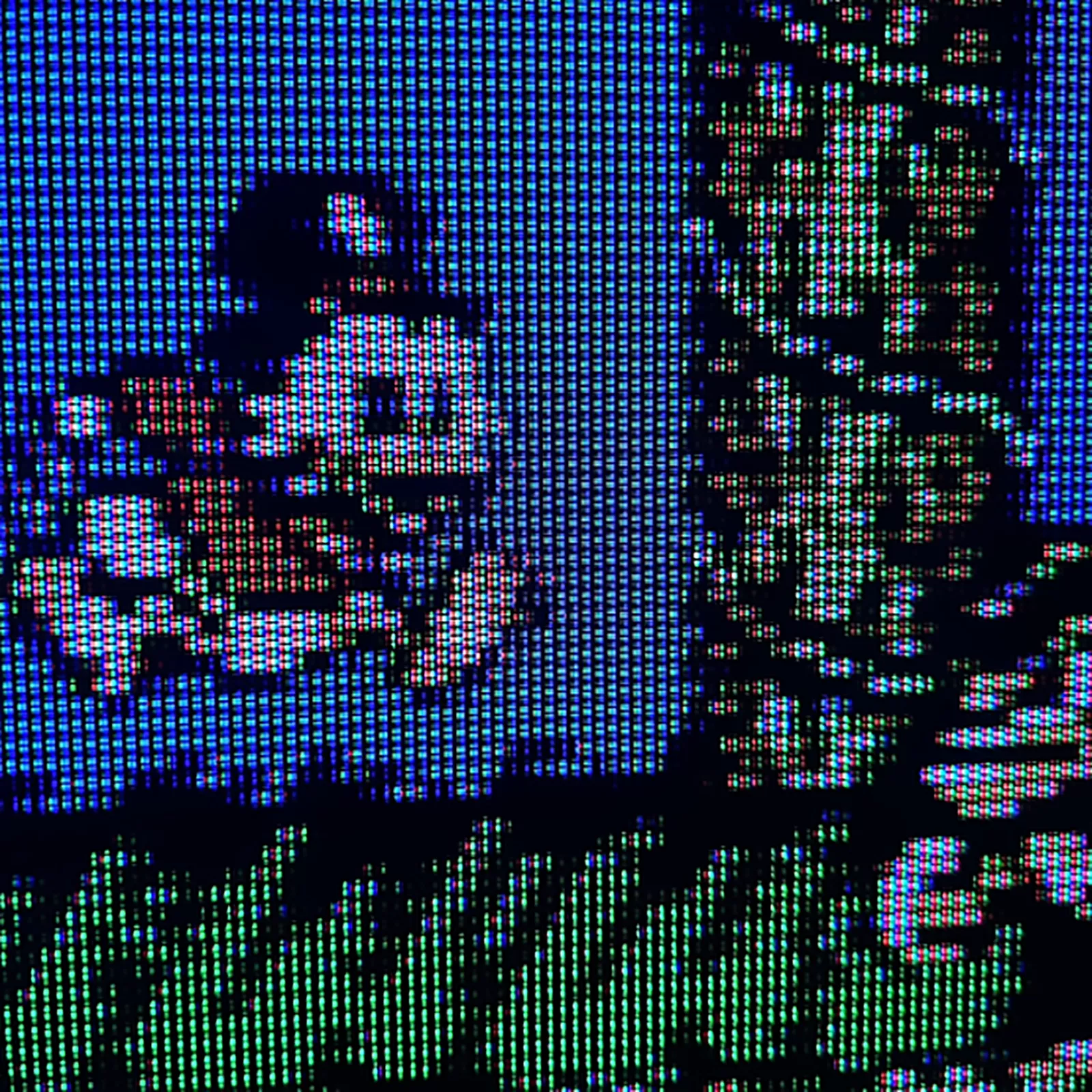

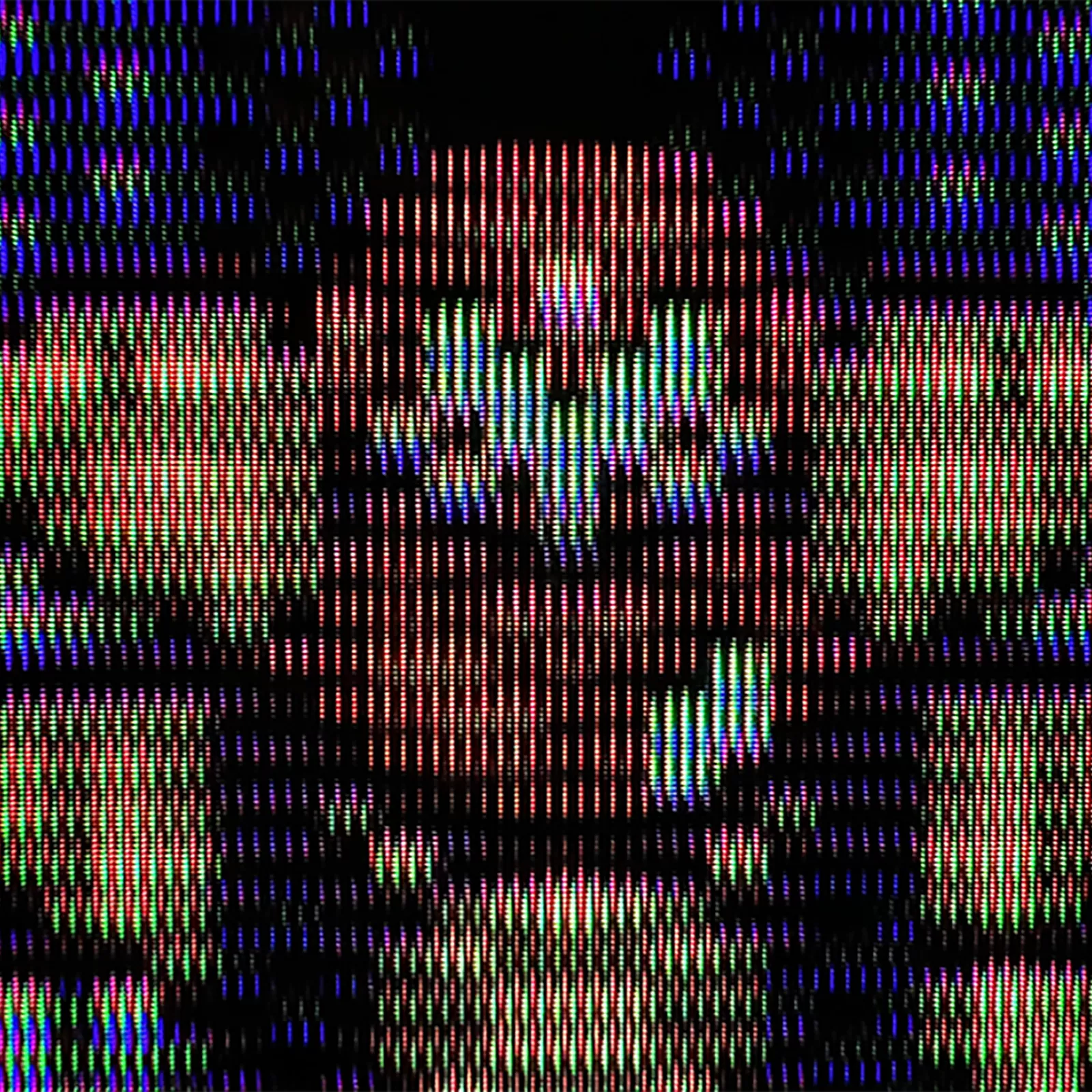

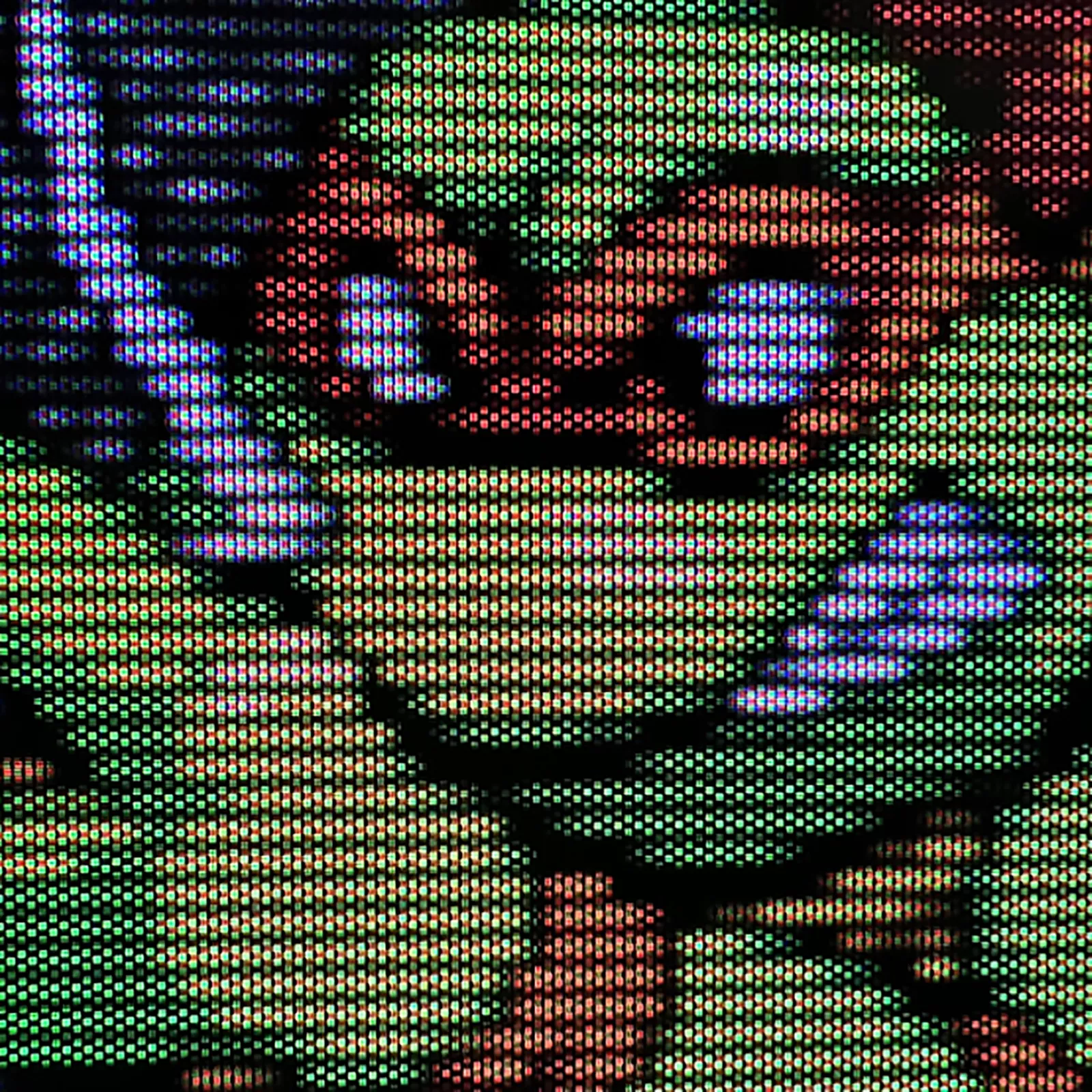

CRT (Röhren)-Simulation

• Mehrere CRT-Profile
• Vollständig konfigurierbare CRT-Strahlstärke und Intensitätsmodulation
• Einstellbare CRT-Masken und Stärke
• Halbbild-Video-Simulation mit versetzten Scanlines
• LCD-Simulationsmuster, die sich automatisch an die Skalierung anpassen, einschließlich nicht-ganzzahliger Faktoren

Bildverarbeitung

• Ende-zu-Ende-RGB-Pipeline mit interner 12-Bit-Präzision
• Konventionelles Gamma und approximierte Modi zur Minimierung von Quantisierungsfehlern
• Fortschrittlicher und vollständig konfigurierbarer Gamma- und Wahrnehmungsquantisierer (HDR)
• Erweiterte Farbraumtransformationen zur Simulation verschiedener Anzeigetechnologien
• Black Frame Insertion Engine mit anpassbarem Muster und Intensität
• Lineare Lichtverarbeitung

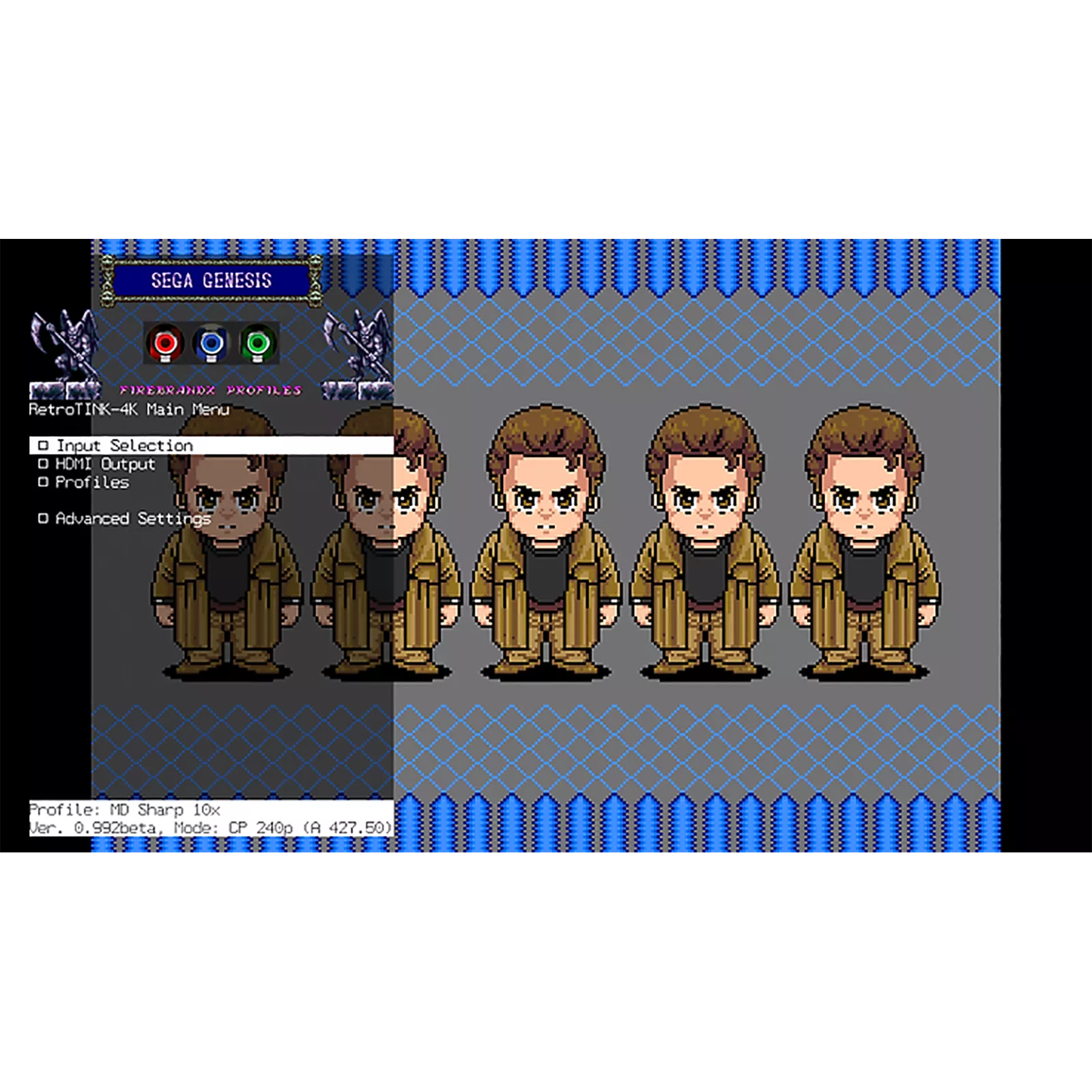

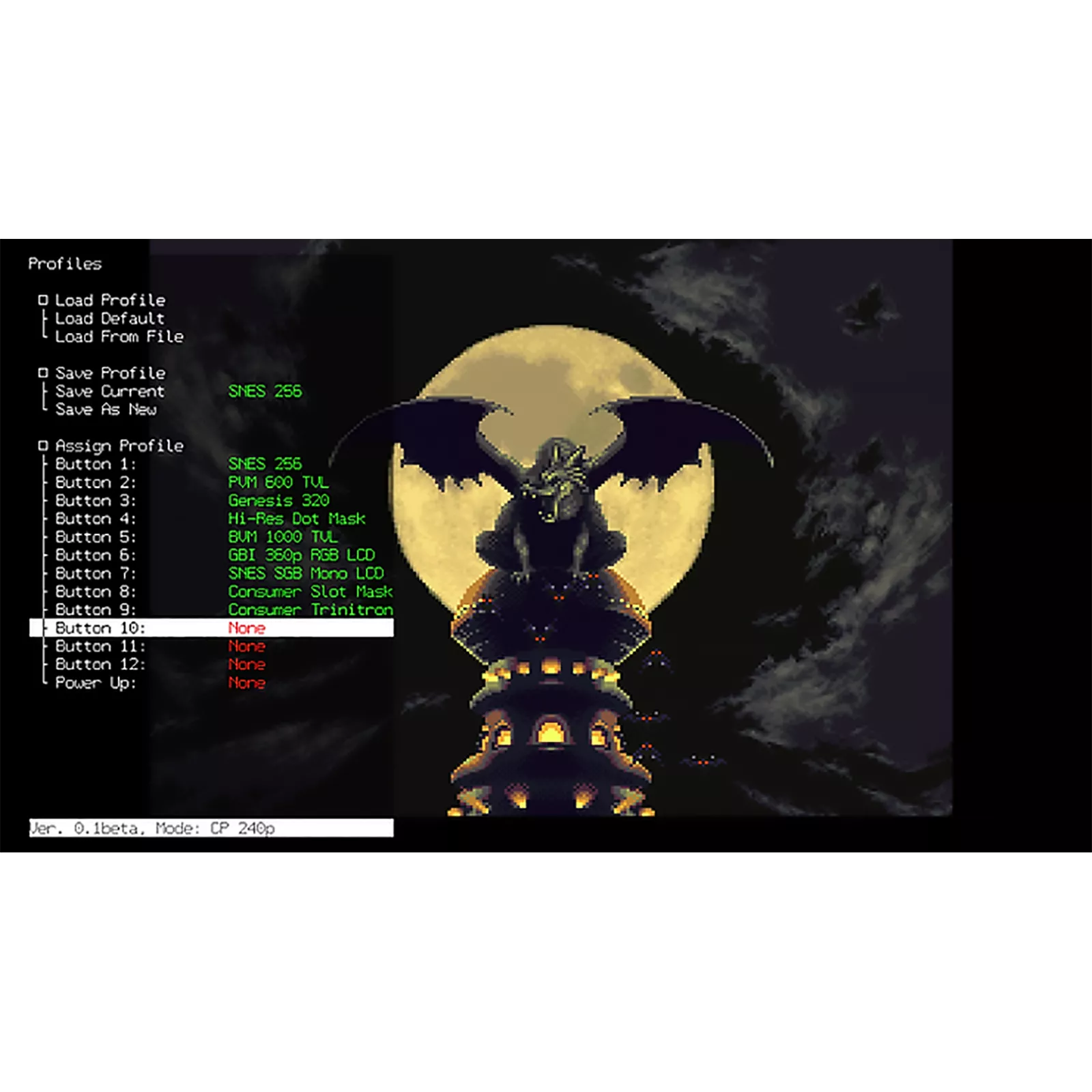

Profile

• Benutzerprofile werden auf der SD-Karte gespeichert
• Profile können den Tasten 1-12 auf der Fernbedienung zugewiesen werden
• Automatisches Laden der Profile beim Einschalten
• Enthält Profile der Legenden FireBrandX und Wobbling Pixels

Benutzeroberfläche

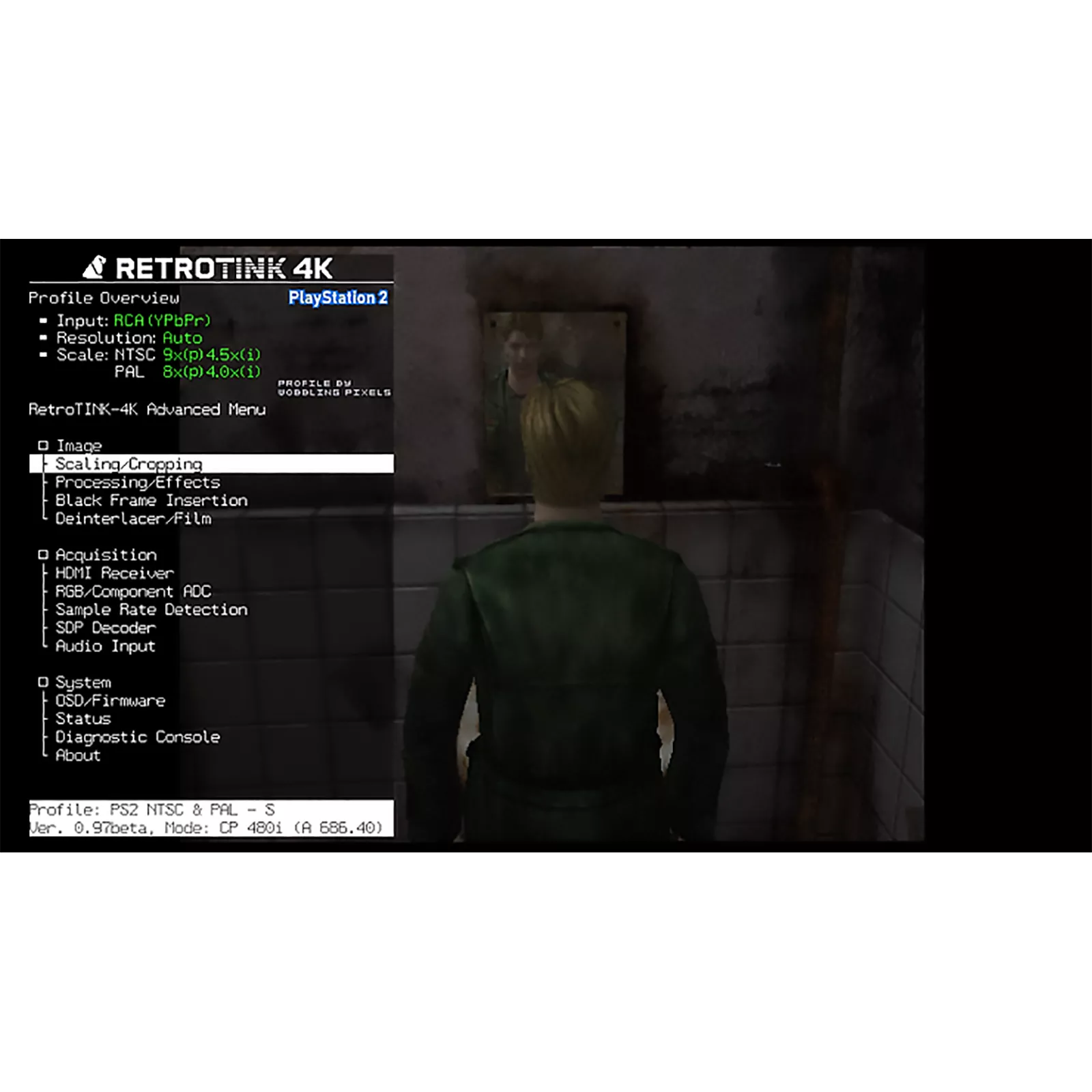

• Hochentwickeltes OSD-Menü-basiertes System

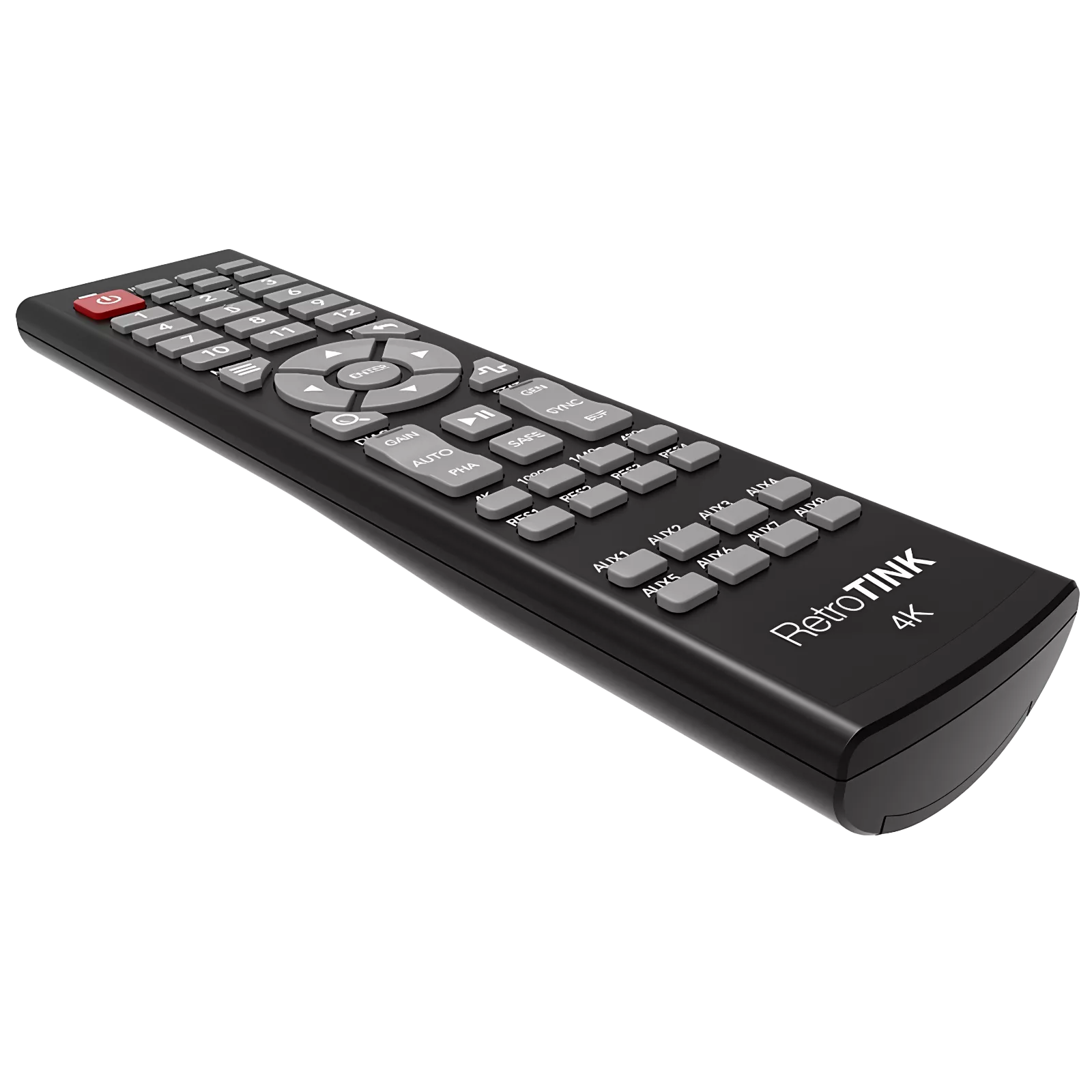

• Benutzerdefinierte Premium-Fernbedienung
• Firmware-Upgrade über SD-Karte möglich

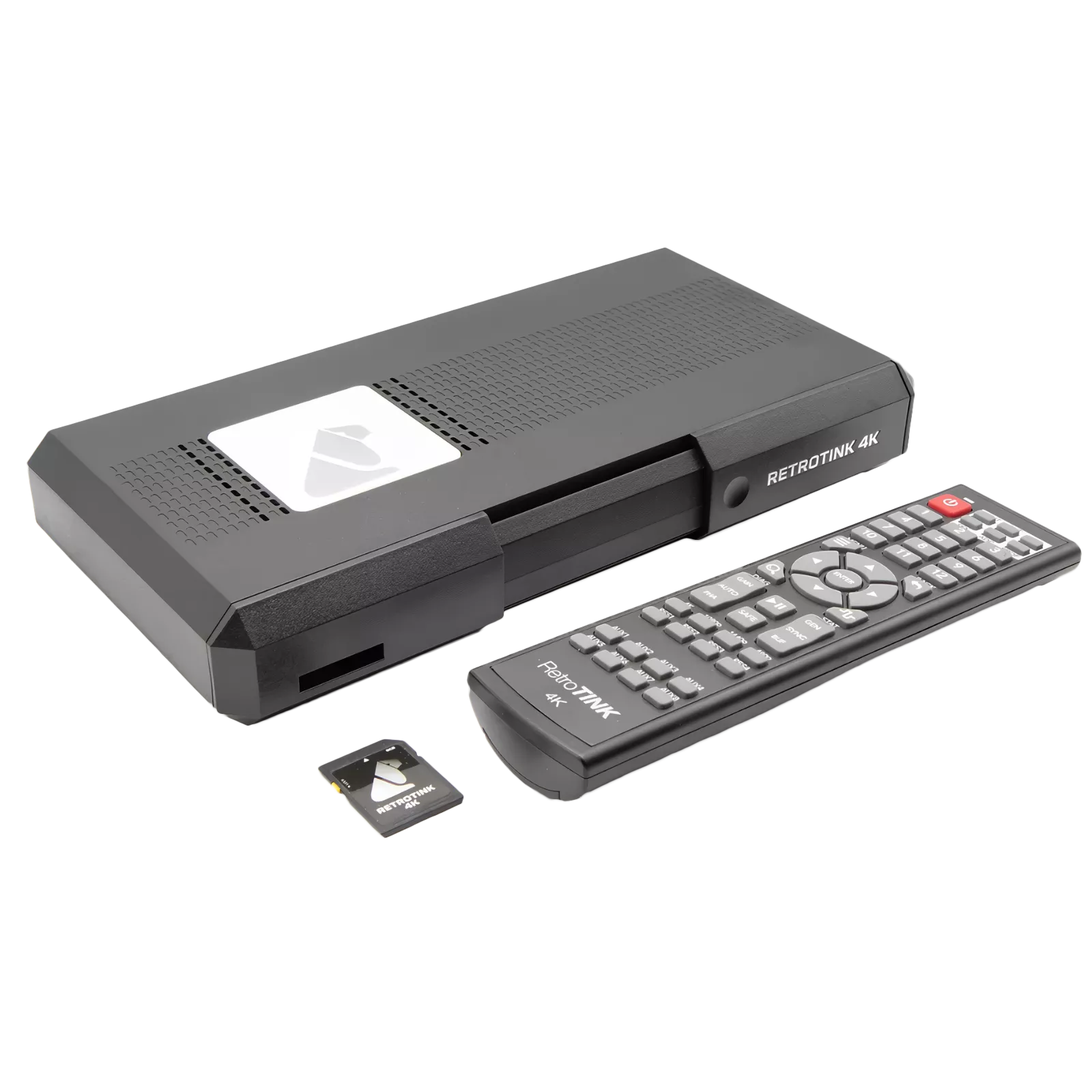

Produktinhalt

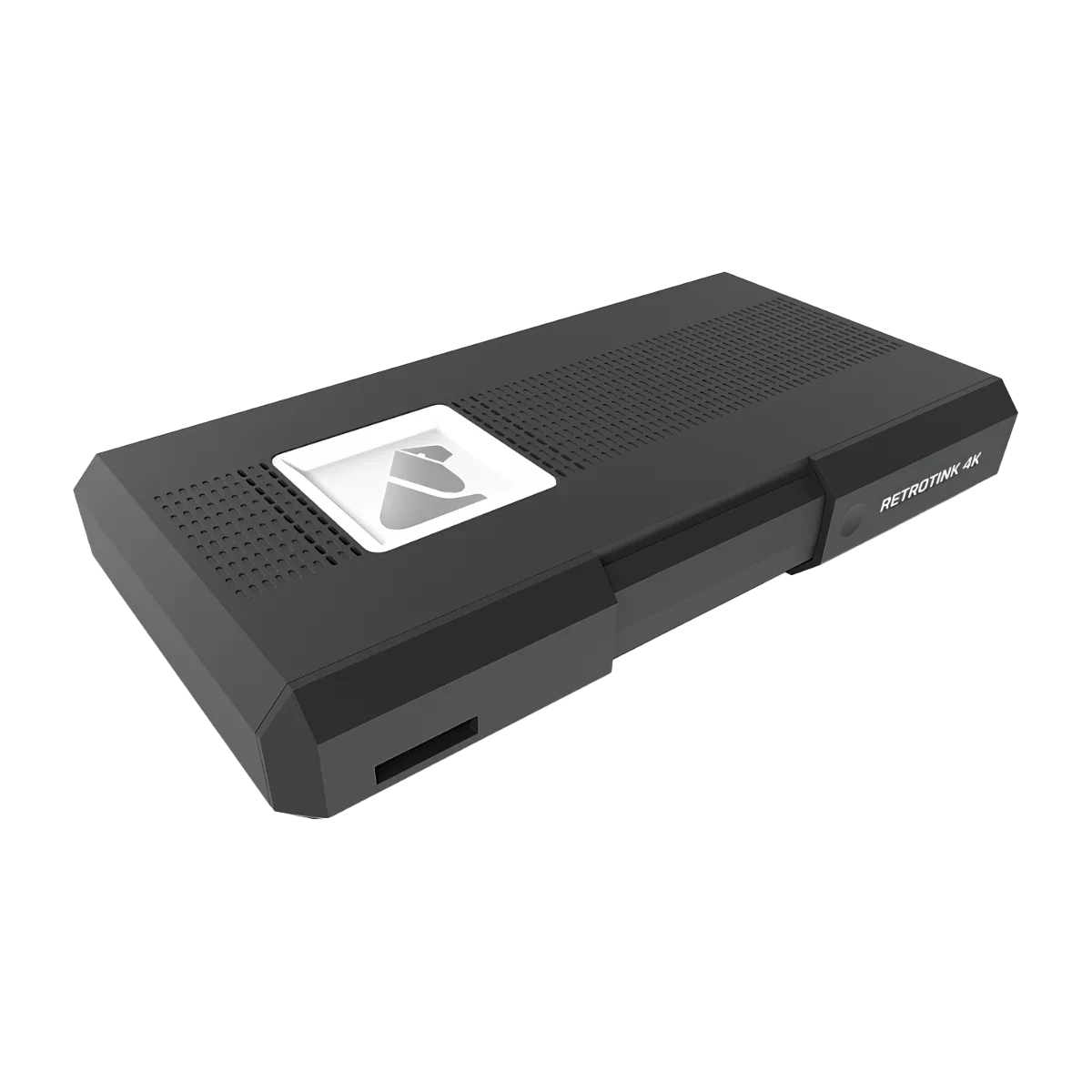

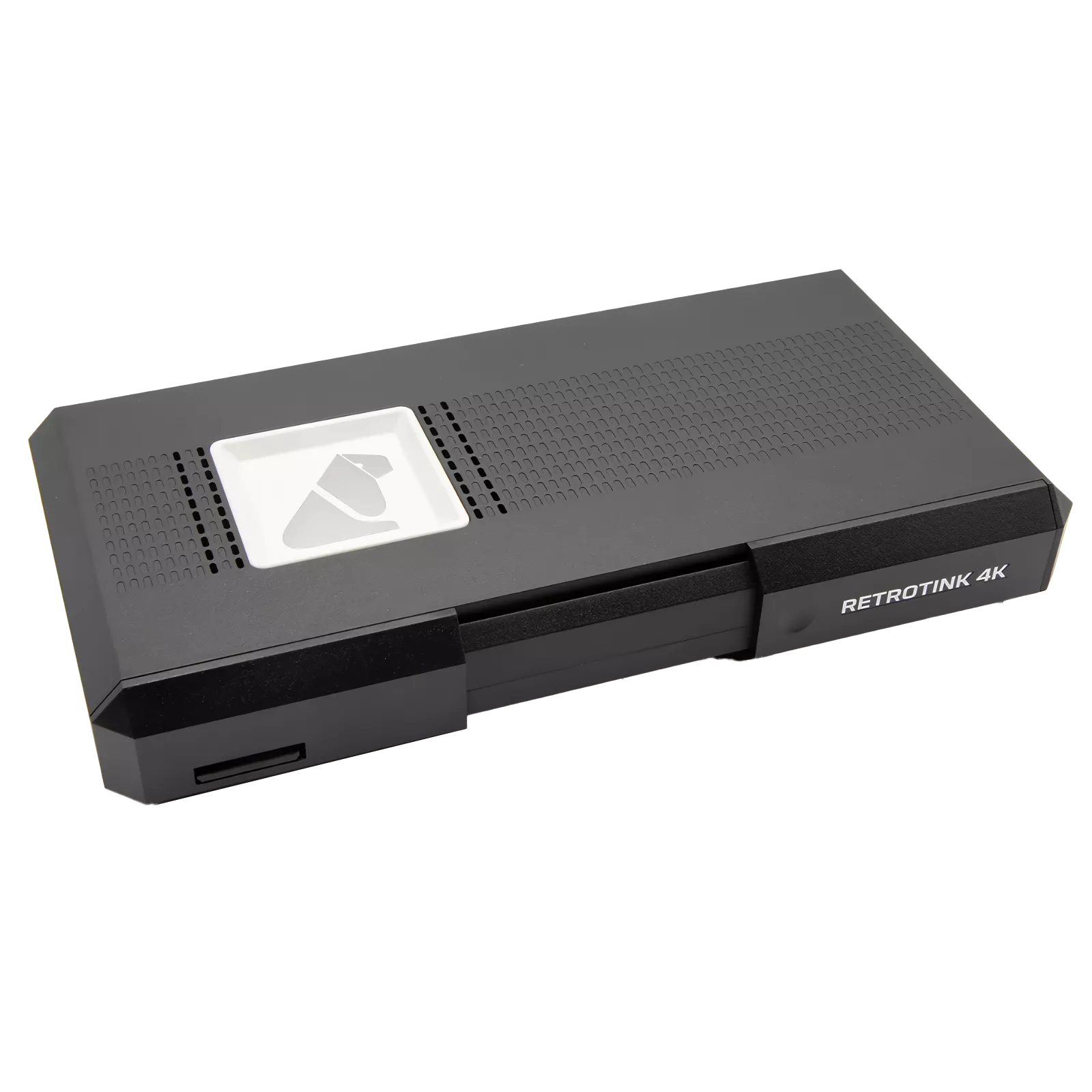

• RetroTINK-4K Gerät
• 8 GB SD-Karte mit vorinstallierter Software und Profilen
• USB-A/USB-C SD-Kartenleser
• Fernsteuerung
• USB-A auf USB-C Stromkabel

Aufgrund der großen Auswahl an internationalen Steckertypen und der Produkthaftung für Netzadapter legen wir keinen Netzstecker bei.
Du kannst jede USB-Quelle verwenden, die mindestens 5V/2A liefert.

Benutzerhandbuch

Das Benutzerhandbuch befindet sich im RetroTINK-4K Wiki und wird aktualisiert, sobald neue Funktionen hinzugefügt werden.
