DriveRDY (PC-Floppy an Amiga Adapter)

Lotharek

Mit diesem Adapter kann man ein Standard PC 3.5" Floppy-Laufwerk mit Deinem Amiga verwenden.

21,01 €

If you are living outside of the EU, import taxes might be charged. Please check this with your government

block Nicht auf Lager
notifications Benachrichtigen, wenn wieder auf Lager
Beschreibung

DriveRDY ist ein kleines Flexi-Interface, das das für den korrekten Betrieb mit dem Amiga notwendige READY-Signal erzeugt. Das Interface macht jedes 3,5"-PC-Laufwerk mit dem Amiga funktionsfähig, ja, jedes PC-Laufwerk, welches zum Beispiel aus einem alten PC ausgebaut wurde.

Der Adapter ist so konzipiert, dass das Signal genau so erzeugt wird, wie es in Amiga-Laufwerken vorhanden ist. Um dieses Ergebnis zu erreichen, hat Boris (der Entwickler) mit Hilfe von Reverse Engineering den Logikpegel der Chinon BZ-354 Mechanik erfasst.

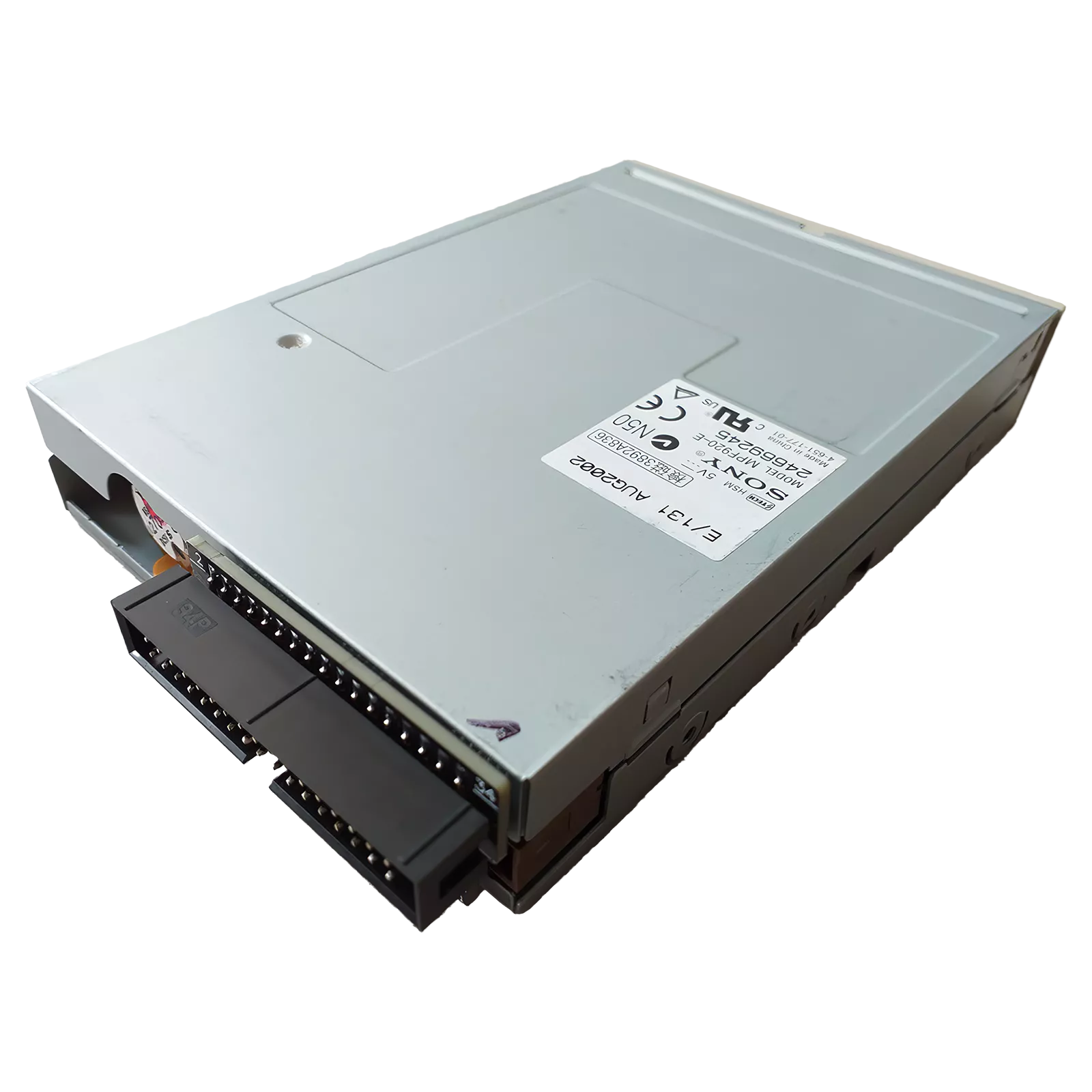

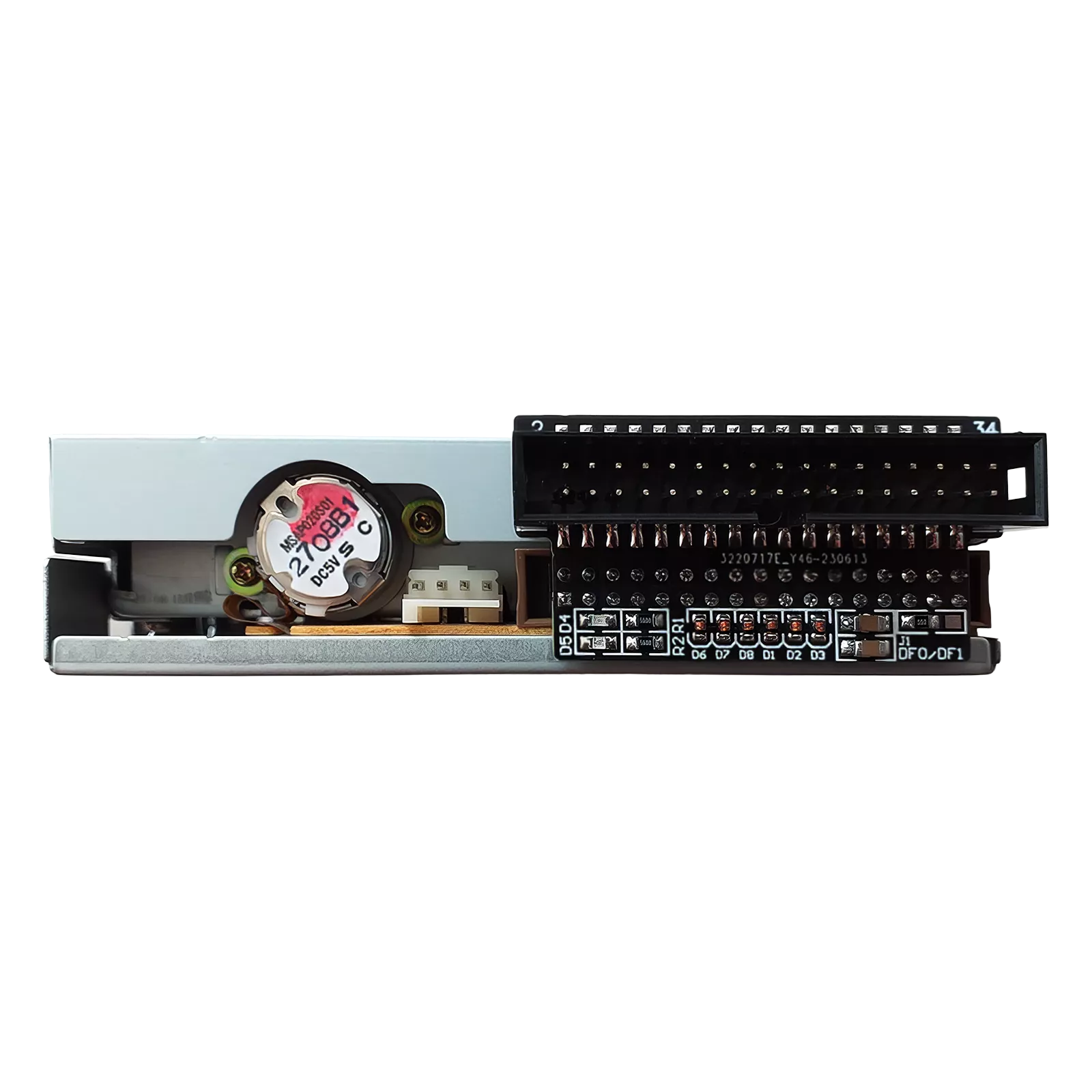

DriveRDY ist mit CMOS-Logikgattern 74HCxxx ausgestattet. Diese ICs haben einen sehr niedrigen Stromverbrauch, so dass keine externe Stromversorgungsschnittstelle erforderlich ist. Die Stromversorgung nutzt einfach die Signale des Diskettenlaufwerks. Also einfach den Adapter zwischen FDD und Amiga einstecken, siehe Foto.

Der Adapter wurde an verschiedenen FDD-PCs (Nec, Sony, Epson, Teac, Samsung, Chinon, Panasonic, etc.) getestet, insgesamt an mehr als 40 Diskettenlaufwerken.

Hinweis:

Der Adapter hat eine Einschränkung: Bei einigen FDDs ist es nicht möglich, den Adapter zu verwenden, weil er die Stromversorgung des Diskettenlaufwerks überlappt. Bei einigen Laufwerken befindet sich die Stromversorgung direkt über dem Anschluss des flachen Datenkabels und der DriveRDY-Adapter verdeckt diesen Teil. Dies bei einigen Alps- oder Mitsumi-Laufwerken der Fall.

DriveRDY funktioniert im DD-Modus!

Technische Daten
Lotharek
DriveRDY
