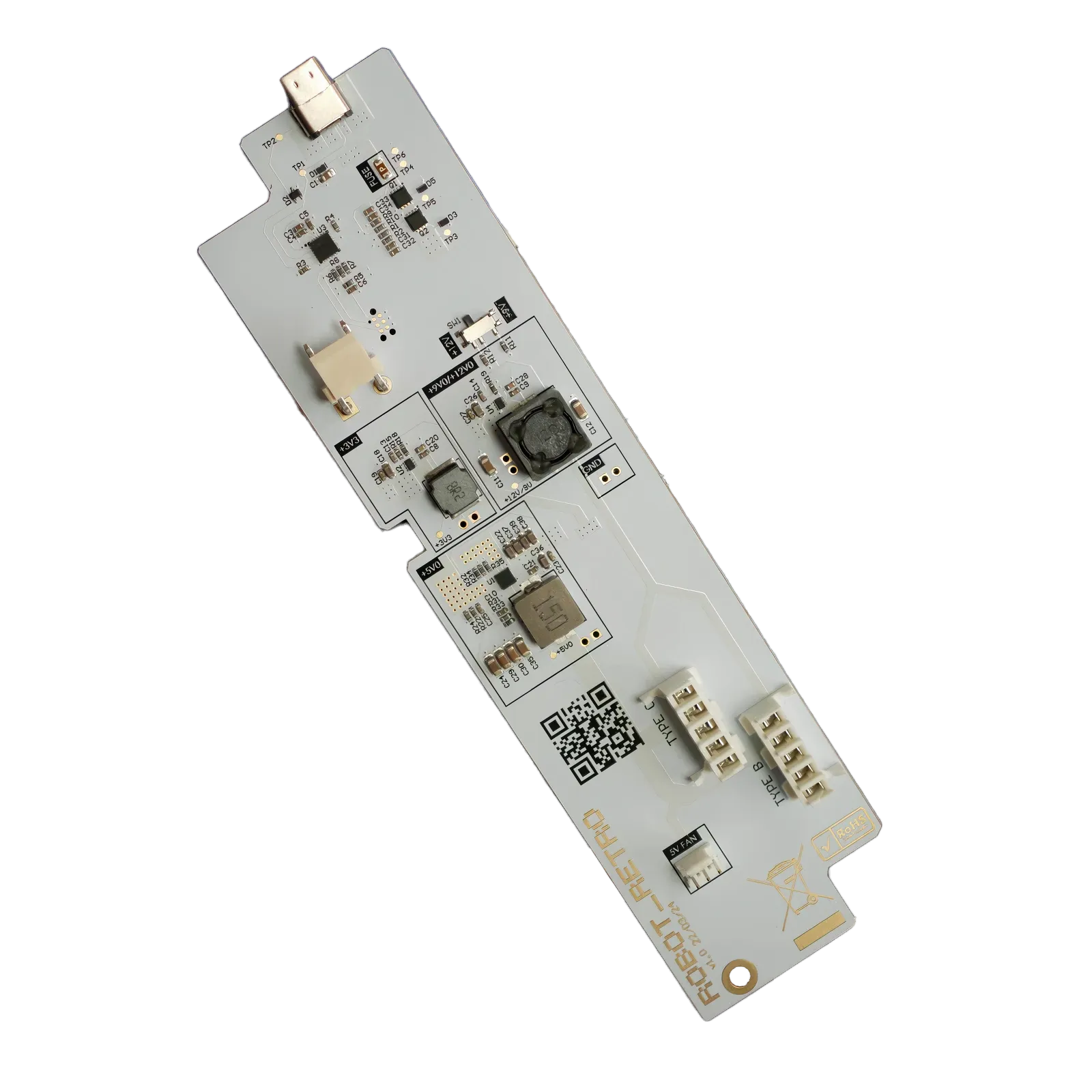

Saturn USB-C Netzteil

Das Original-Saturn Netzteil war schon immer ein wenig problematisch. Es hat einen kombinierten 110/240-Volt-AC/DC-Wandler, der ineffizient ist - und sogar das Videosignal beeinflussen kann.

Wenn du in einem Land wohnst, in welchem die Steckdosen 220-240V  liefern, brauchst du für den Anschluss einer NTSC-Konsole (die 110V verwendet) außerdem noch einen teuren Wandler. Und wenn du sie versehentlich direkt in die 240-Volt-Steckdose steckst, kannst Du das Saturn beschädigen.

Mit dem Robot_Retro Saturn Ersatznetzteil ist das kein Problem mehr!

Wichtig: Das Netzteil funktioniert NICHT mit VA0 (Netzteil Typ A)-Konsolen!
Auf dieser (englischen) Seite wird erklärt, wie Du am einfachsten erkennen kannst, ob welches Mainboard Du hast: https://consolemodguides.home.blog/sega-saturn-psu-swap/

Insgesamt gibt es drei verschiedene Saturn-Netzteile. Variante A wurde NUR in VA0-Konsolen verbaut. Nur in diesem Fall passt das Ersatznetzteil nicht in Deine Konsole.

Alles, was Du machen musst, ist mithilfe eines Schalters auf der Rückseite das neue Netzteil einmalig zu konfigurieren:

• Typ A (VA0) = Nicht kompatibel
• Typ B (VA1 bis VA5) = Schalter auf +9V
• Typ C NTSC (VA6+) = Schalter auf +9v oder +12v (beides funktioniert)
• Typ C PAL (VA6+) = Prüf das originale Netzteil - oder versuche sicherheitshalber erstmal +9v als Schalterposition

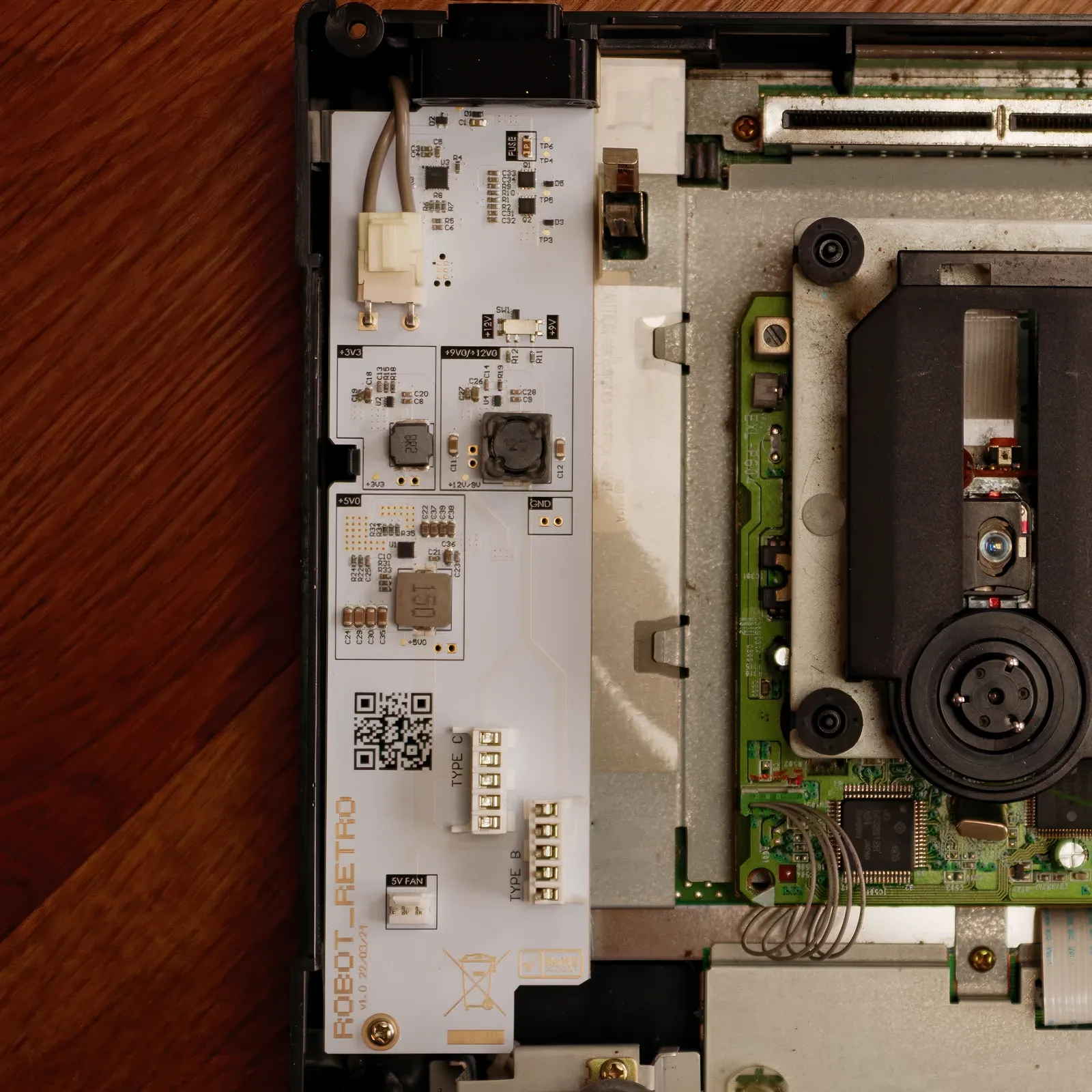

Der Einbau ist an sich nicht schwierig, hier ist ein kleines (englisches) Installationsvideo:

Hier sind die Funktionen im Detail:

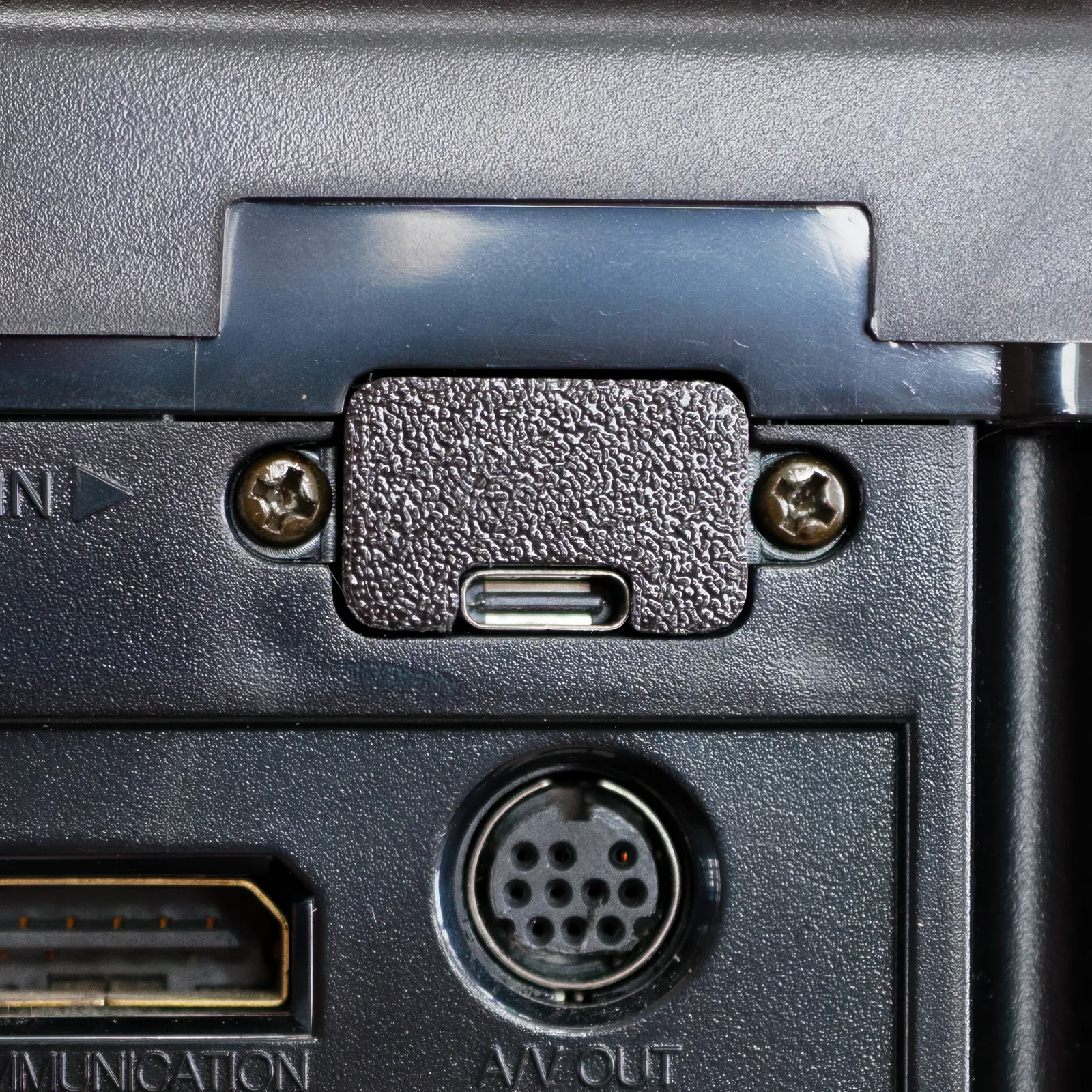

• Stromversorgung über ein 15V- oder 20V-Power-Delivery-USBC-Netzteil. Die meisten 30W-USB-PD-Netzteile funktionieren problemlos.
• Getestet wurde ein Wirkungsgrad zwischen 90 und 95 % bei allen Lasten.
• Geringes Signalrauschen und geringe Wärmeentwicklung.
• Drop-in-Lösung. Kein Löten, keine Drähte oder komplizierte Installation erforderlich.
• Keine blinkenden LEDS, perfekt für transparente Gehäuse.
• Funktioniert perfekt mit dem Fenrir
• Funktioniert mit allen Saturn-Modellen (PAL, japanisch, etc.) mit Ausnahme von VA0-Systemen und verhindert, dass du versehentlich 240V in ein 110V-System steckst und es dadurch beschädigst.
• Überspannungs- und Übertemperatur-Schutz sowie abgesicherte Versorgung.
• Inklusive 5V und 12V Noctua Lüfteranschlüsse
• Inklusive 3D-Abstandshalter (schwarz)
