Game Gear RePCB Neues Mainboard (2-ASIC)

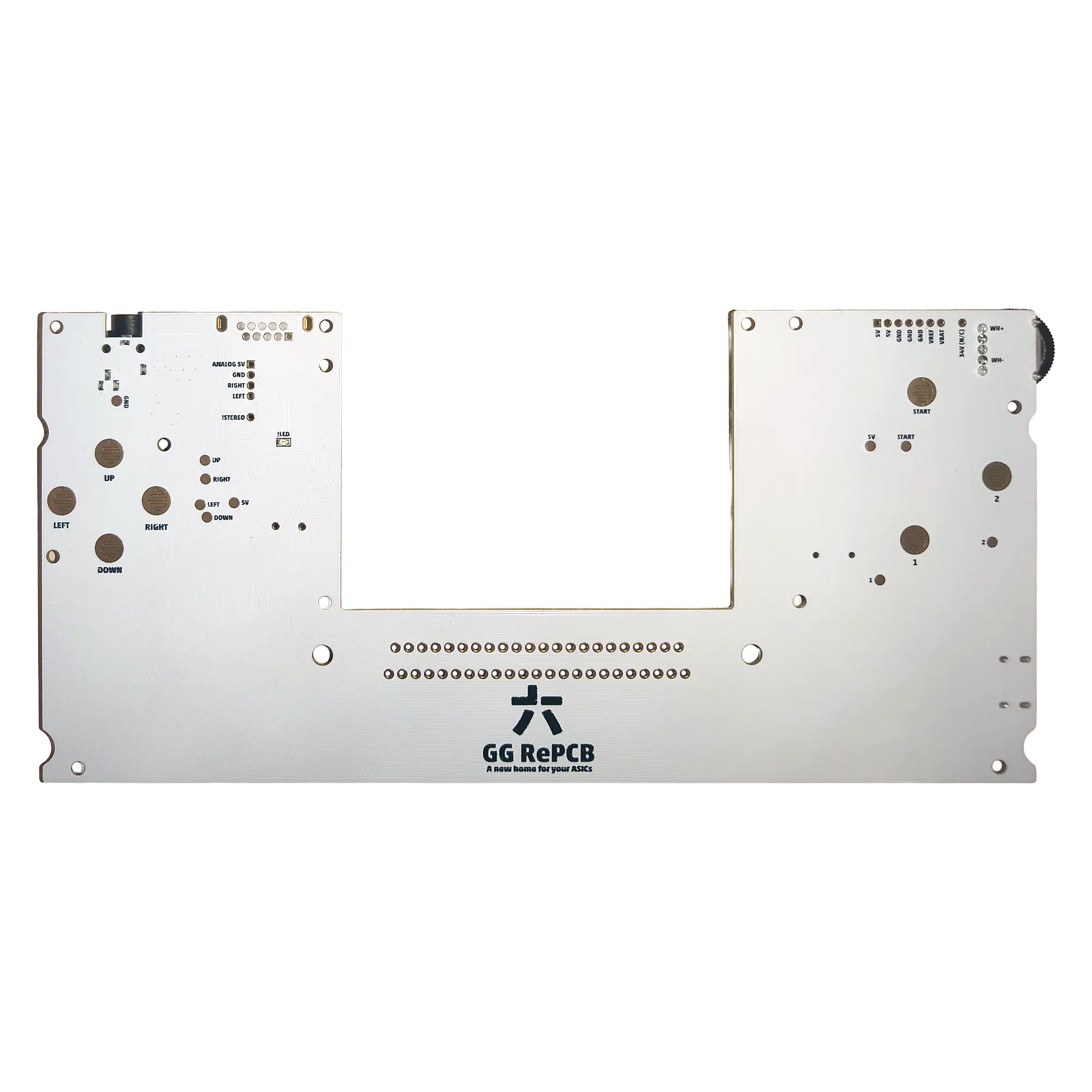

Das Game Gear RePCB (2-ASIC) von RetroSix ist ein komplett neu entwickeltes Mainboard für den Sega Game Gear VA0 – der perfekte Ausgangspunkt für einen sauberen Neuaufbau deiner Konsole.
- Für VA0-Konsolen mit 2-ASIC-Bestückung (IC2 315-5377 & IC3 315-5378)
- Ausgelegt für den RetroSix CleanScreen – nicht kompatibel mit Original-LCD
- Self-Powered via USB-C: Testen ohne Power- oder Audioboard möglich
- Japan/Englisch-Umschalter & Reset-Button direkt auf der Platine
- Lieferung inkl. CleanScreen-Ribbons, Power/Audio-Ribbons, Lötpaste, Schablone & Spreader
Frisches Herzstück für deinen Game Gear VA0
Der originale Game Gear hatte als frühe VA0-Revision noch zwei separate ASICs auf dem Mainboard – und genau für diesen Typ hat RetroSix das RePCB (2-ASIC) entwickelt. Es ist kein Repair-Kit, sondern ein brandneues, von Grund auf neu geroutetes Motherboard, das sämtliche Schwächen des Originals behebt: schmutzige Stromversorgung, lautes Audio, fehlendes Testequipment. Kurzum: Das hier ist das Board, das Sega hätte bauen sollen.
Was steckt drin – und was musst du selbst transplantieren?

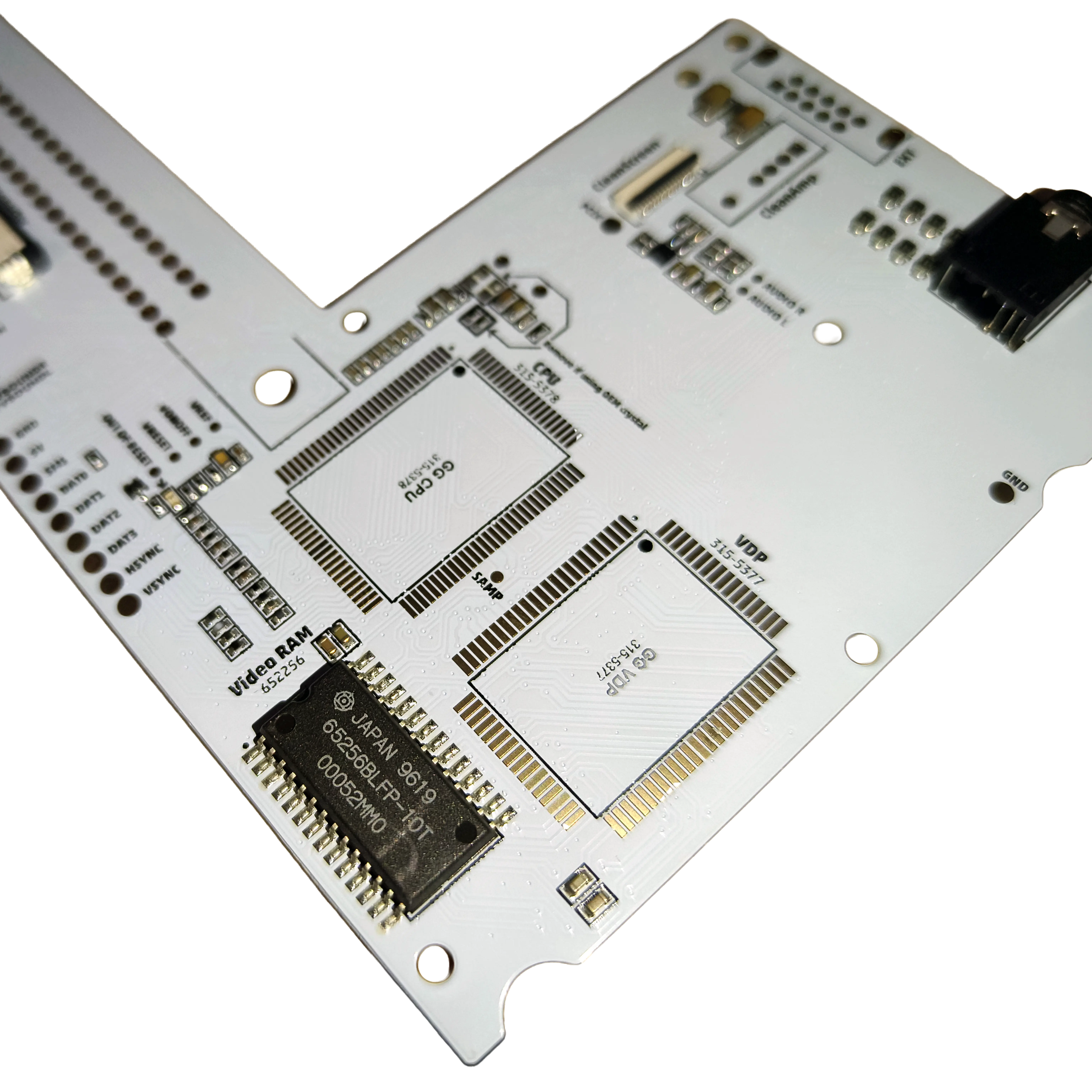

Das Board kommt fertig bestückt mit allem außer den konsolenspezifischen Chips. Du transplantierst deine beiden ASICs (IC2 & IC3), die MPU (Z80-CPU, VDP) sowie den EXT-Port von deiner alten Platine. Für den Cartridge-Slot empfiehlt RetroSix ausdrücklich den separaten GameSlot, damit du deinen originalen Kartenschlitz nicht auslöten musst. Alternativ kannst du natürlich auch den originalen Slot umpflanzen.
Wichtiger Hinweis beim VDP-Transfer: Der VDP reagiert extrem empfindlich auf Hitze. RetroSix empfiehlt nach Erfahrung aus über 100 Game-Gear-Repairs: Heißluft auf maximal 330 °C / 80 % Luftstrom begrenzen – dann klappt der Transfer zuverlässig.

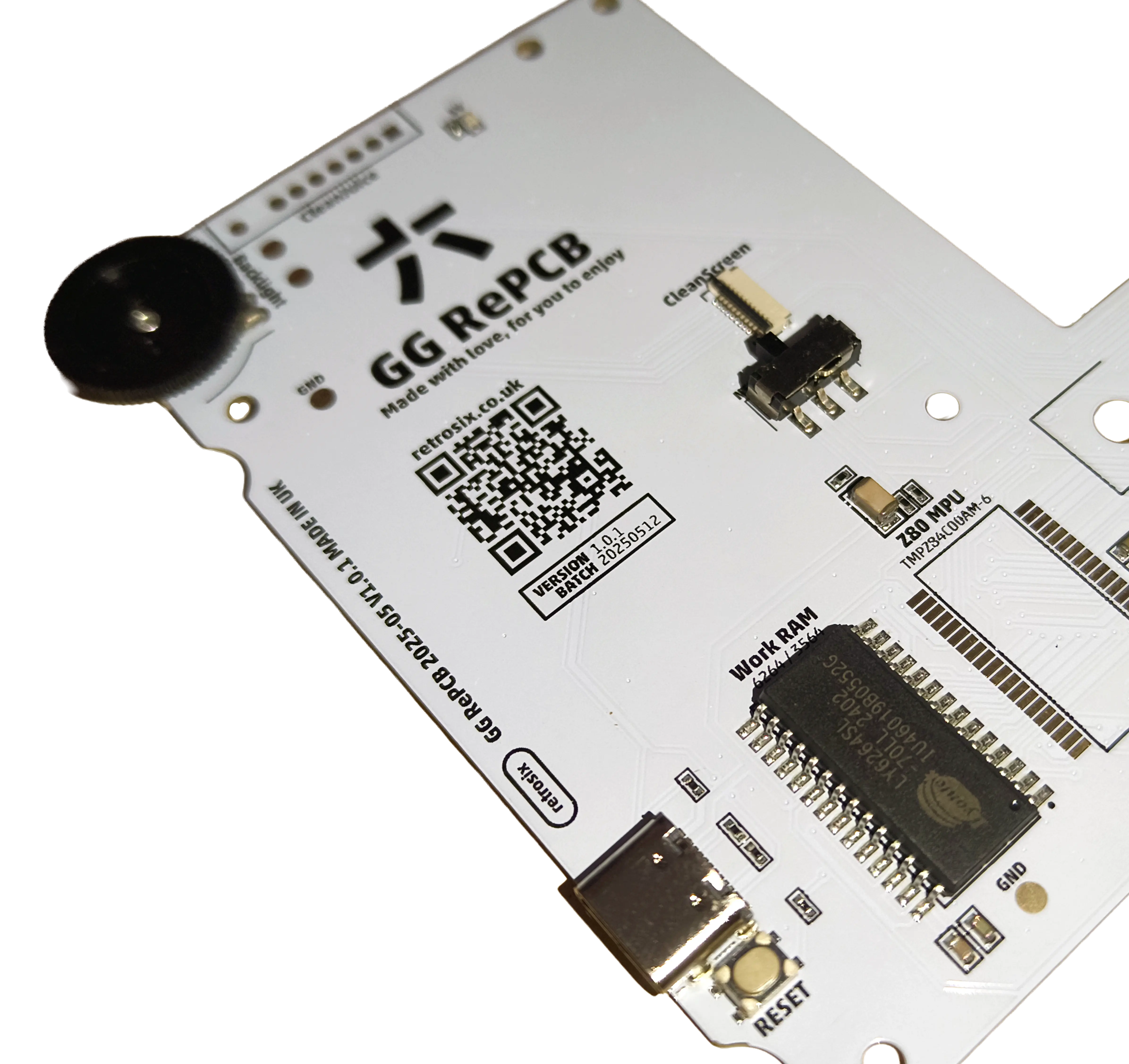

Features auf einen Blick
- Self-Powered via USB-C: Einfach USB-Kabel und Kopfhörer einstecken – kein Power- oder Audioboard nötig, um die Konsole zu testen.
- Reset-Button: Direktes Resetten des Spiels beim Bench-Testing per USB-C.
- Japan/Englisch-Toggle: Regionswechsel per Switch, erreichbar durch das Batteriefach auch im zusammengebauten Zustand.
- Out-of-Reset-LED: Zeigt an, ob die ASICs korrekt aus dem Reset-Zustand kommen.
- Power-Good-LED: Statusanzeige für die 5V-Schiene.
- Neues PCB-Layout: Weniger Rauschen, sauberere Stromschienen, präzisere Datenübertragung.
- Neuer SMD-Quarz für den Systemtakt.
- Verbessertes Audio: Neu geroutete Traces, neuer Amp und Audiofilter – Sounds, die du vom originalen Game Gear so noch nicht gehört hast.
- Test Points & Solder Pads für alle wichtigen Signale.
- CleanScreen-Ribbons für lötfreie CleanScreen-Installation inklusive.

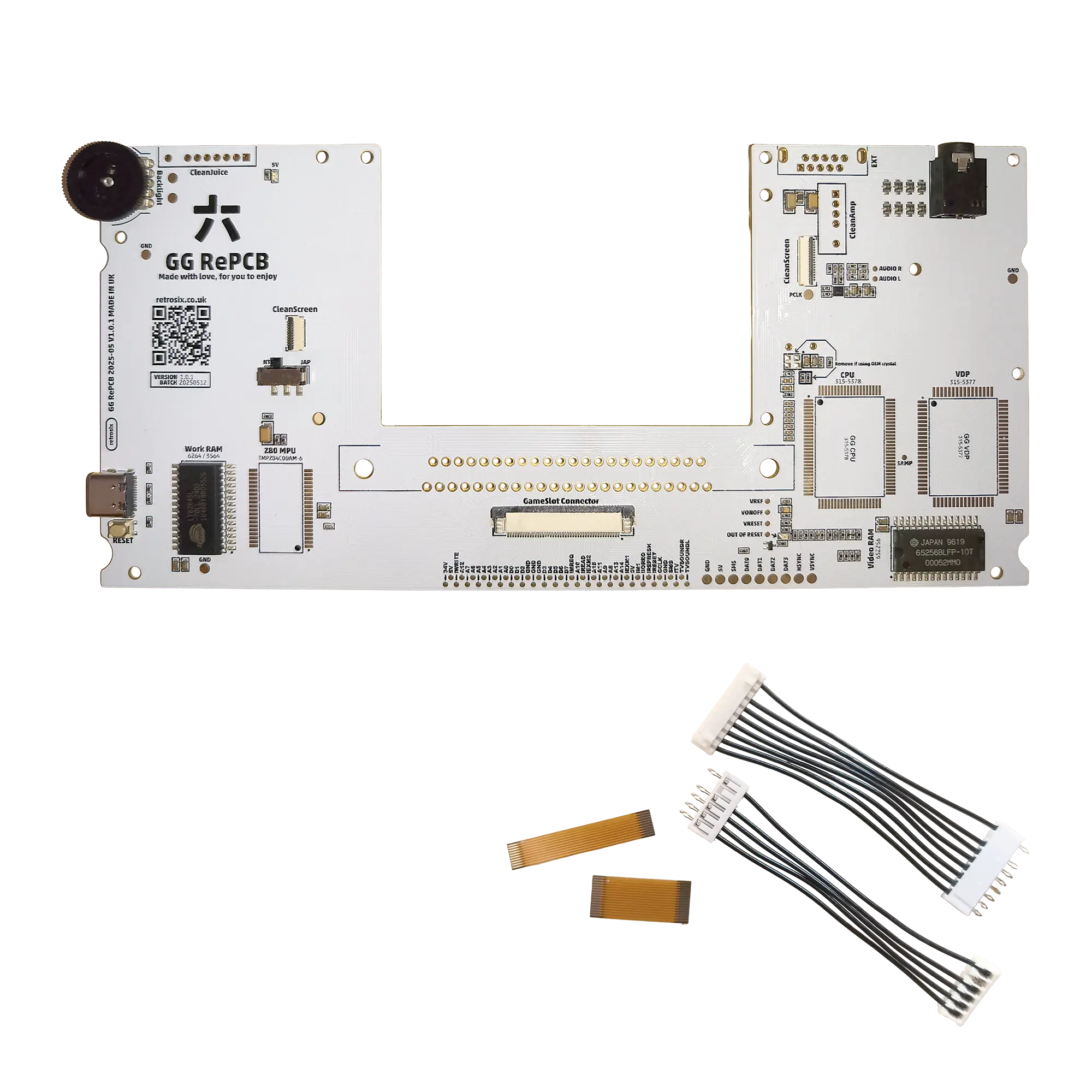

Lieferumfang
- Game Gear RePCB Mainboard (2-ASIC) – vorbestückt, ohne ASICs, MPU, Cartridge-Slot und EXT-Port

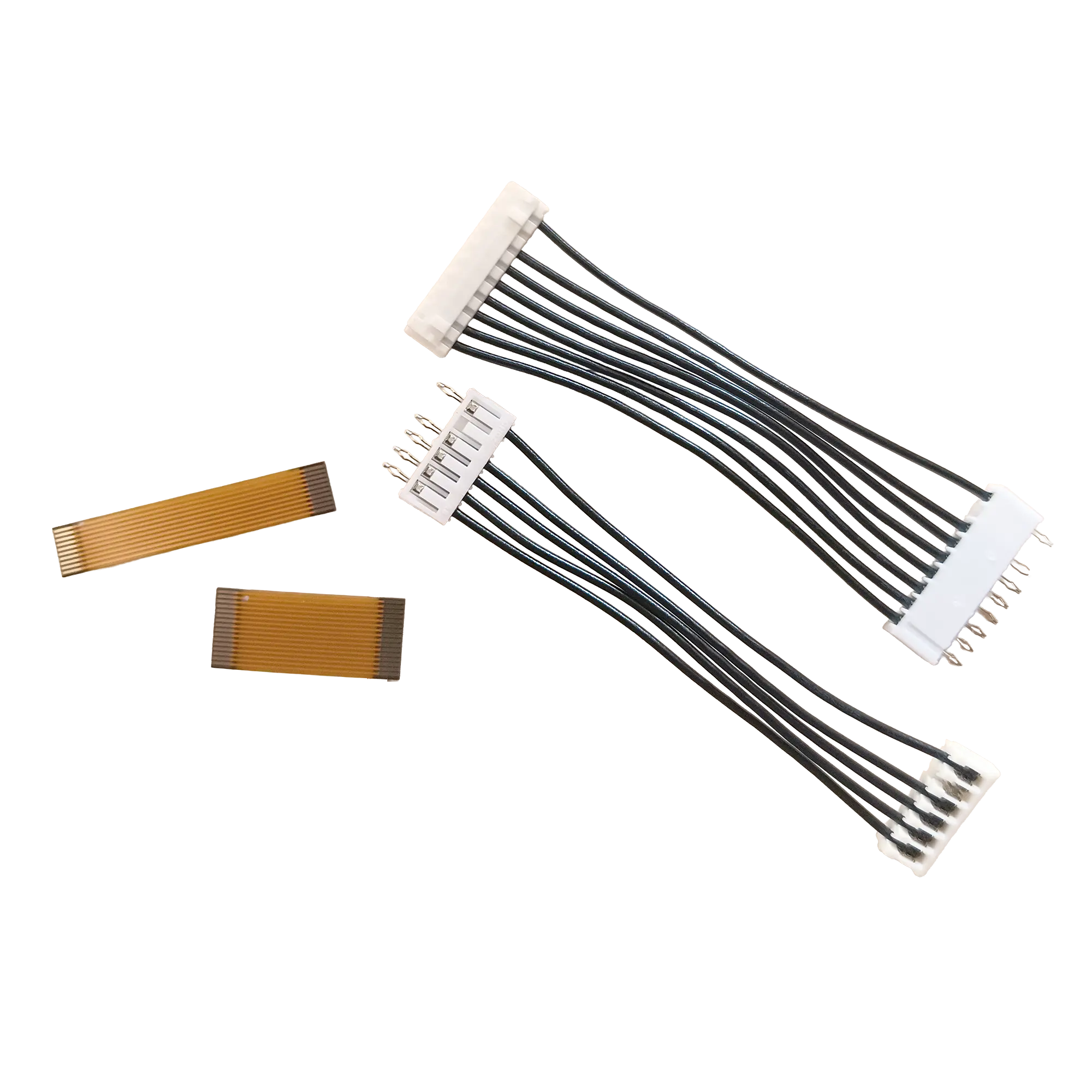

- Neue Power- und Audio-Ribbons
- CleanScreen-Ribbons

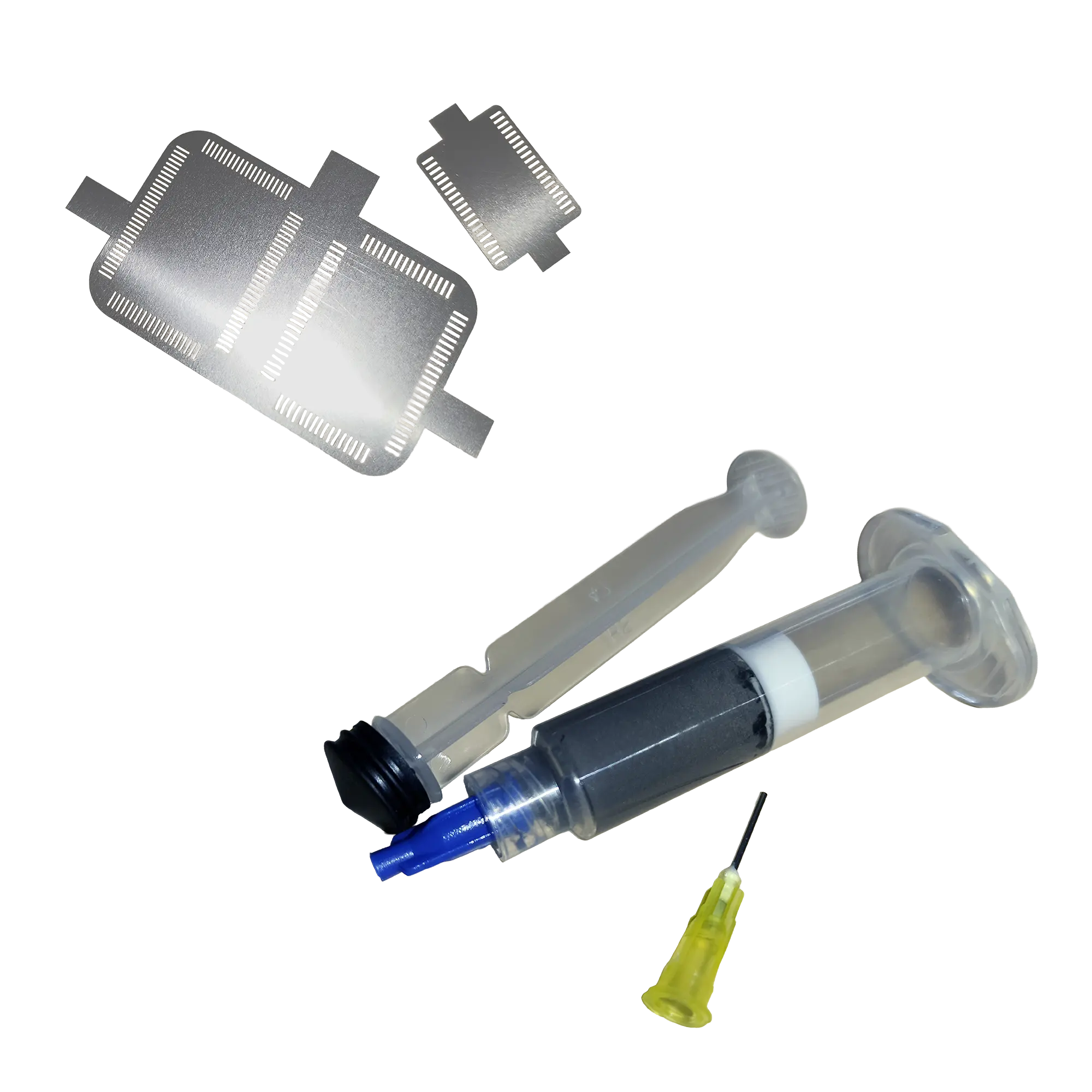

- Lötpaste, Schablone (Stencil) und Spreader für Hot-Air-Montage der ASICs
Kompatibilität
Das Board ist ausschließlich für den Game Gear VA0 (2-ASIC) ausgelegt. Für VA1/VA2/VA4/VA5-Konsolen (1-ASIC) gibt es das entsprechende RePCB (1-ASIC). Als Bildschirm ist zwingend der RetroSix CleanScreen erforderlich – das Original-LCD wird nicht unterstützt.
