Game Gear RePCB Neues Mainboard (1-ASIC)
Das RetroSix Game Gear RePCB (1-ASIC) ist ein kompletter Neuentwurf der originalen Game-Gear-Hauptplatine für alle VA1/2/4/5-Varianten – vollgepackt mit modernen Verbesserungen für Audio, Stabilität und Komfort.
- Kompatibel mit VA1 / VA2 / VA4 / VA5 (alle 1-ASIC-Varianten)
- Onboard USB-C zum Testen ohne Power- oder Audioboard
- Japan/Englisch-Umschalter & 50/60-Hz-Switch
- Verbessertes Audio durch neues Verstärker- und Filterdesign
- Inklusive CleanScreen-Ribbons für lötfreie Installation

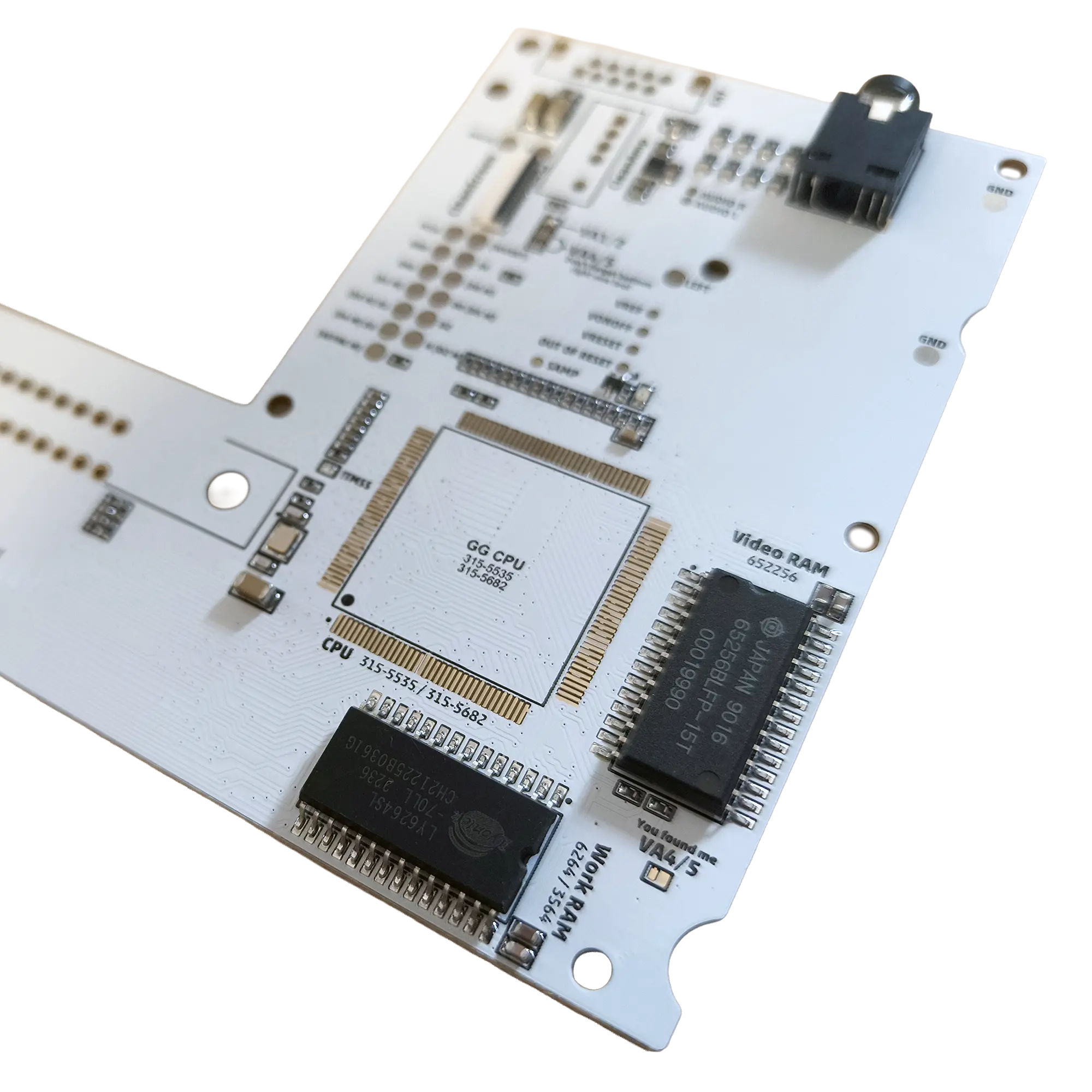

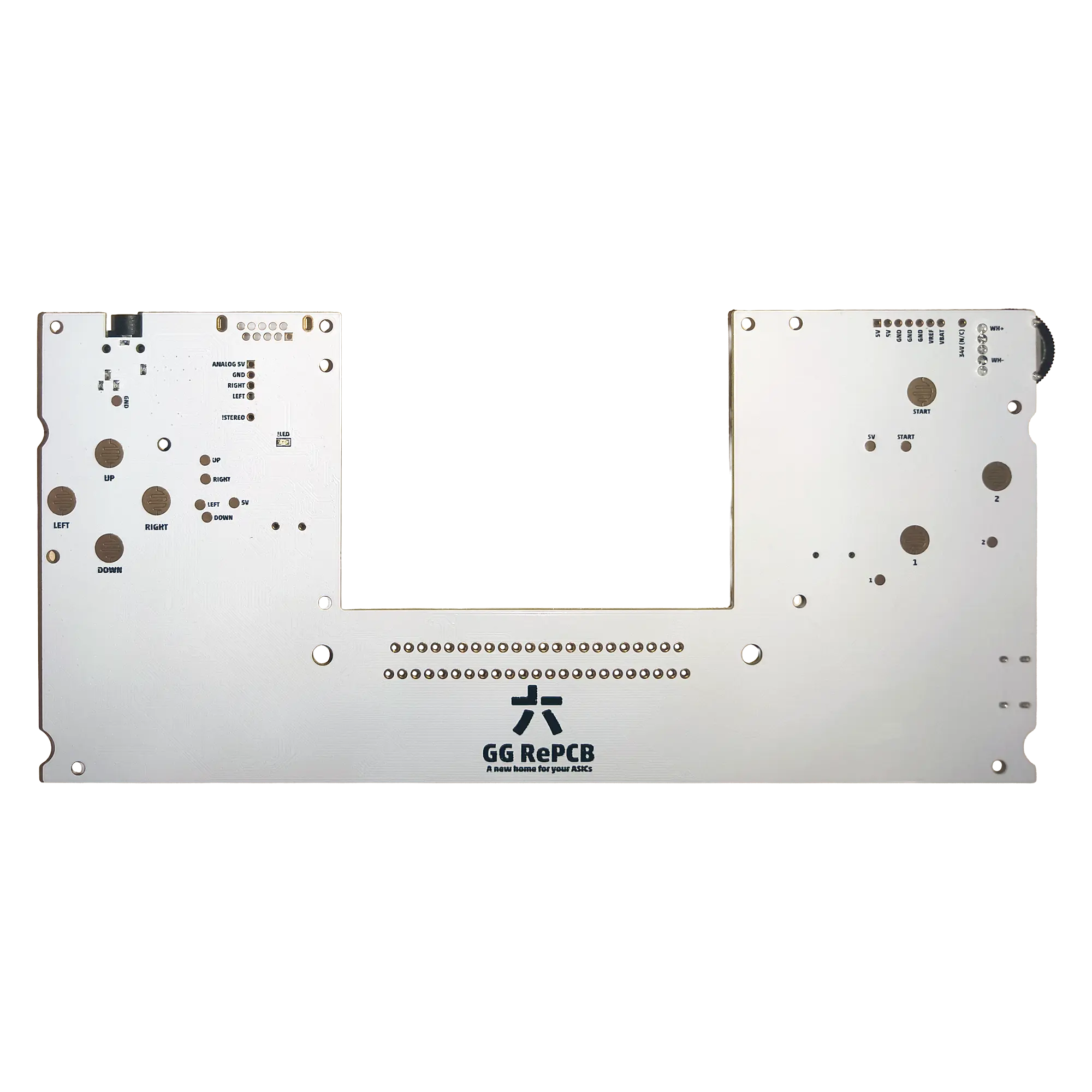

RetroSix Game Gear RePCB – die neue Hauptplatine für alle 1-ASIC-Varianten
Du hast einen Game Gear mit verrotteten Kondensatoren, einem instabilen Bild oder einfach dem Wunsch nach einem sauberen Neustart? Das RetroSix Game Gear RePCB (1-ASIC) ist ein von Grund auf neu entwickeltes Mainboard als vollständiger Ersatz für die originale Sega-Game-Gear-Platine aller VA1-, VA2-, VA4- und VA5-Varianten (also alle Geräte mit einem einzigen ASIC). Es ist speziell auf die Nutzung mit dem RetroSix CleanScreen ausgelegt – das originale LCD funktioniert hier nicht.
Du transplantierst einfach deinen ASIC und den EXT-Port vom alten Board auf das neue – das war's schon. Für den Cartridge-Slot empfiehlt RetroSix den separaten GameSlot, damit du den originalen Slot nicht umlöten musst.

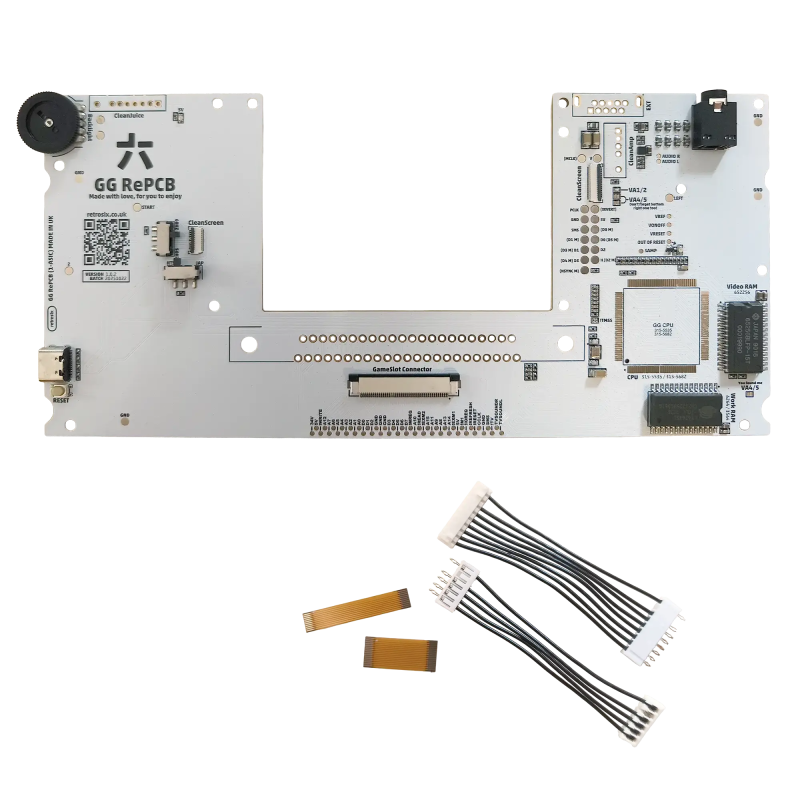

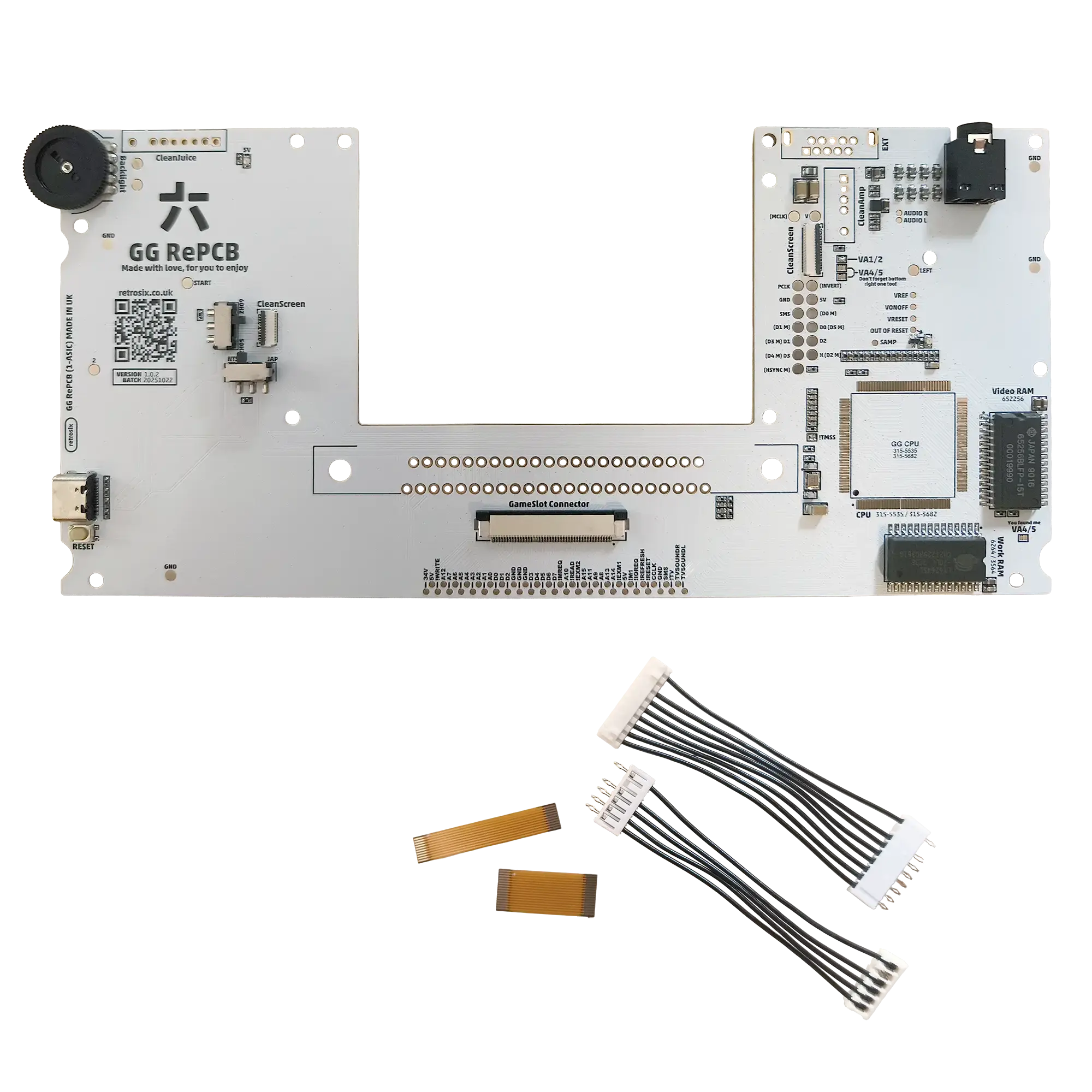

Was steckt drin?Lieferumfang
- Game Gear RePCB Motherboard – vollständig bestückt mit allem außer ASIC, Cartridge-Slot und EXT-Port

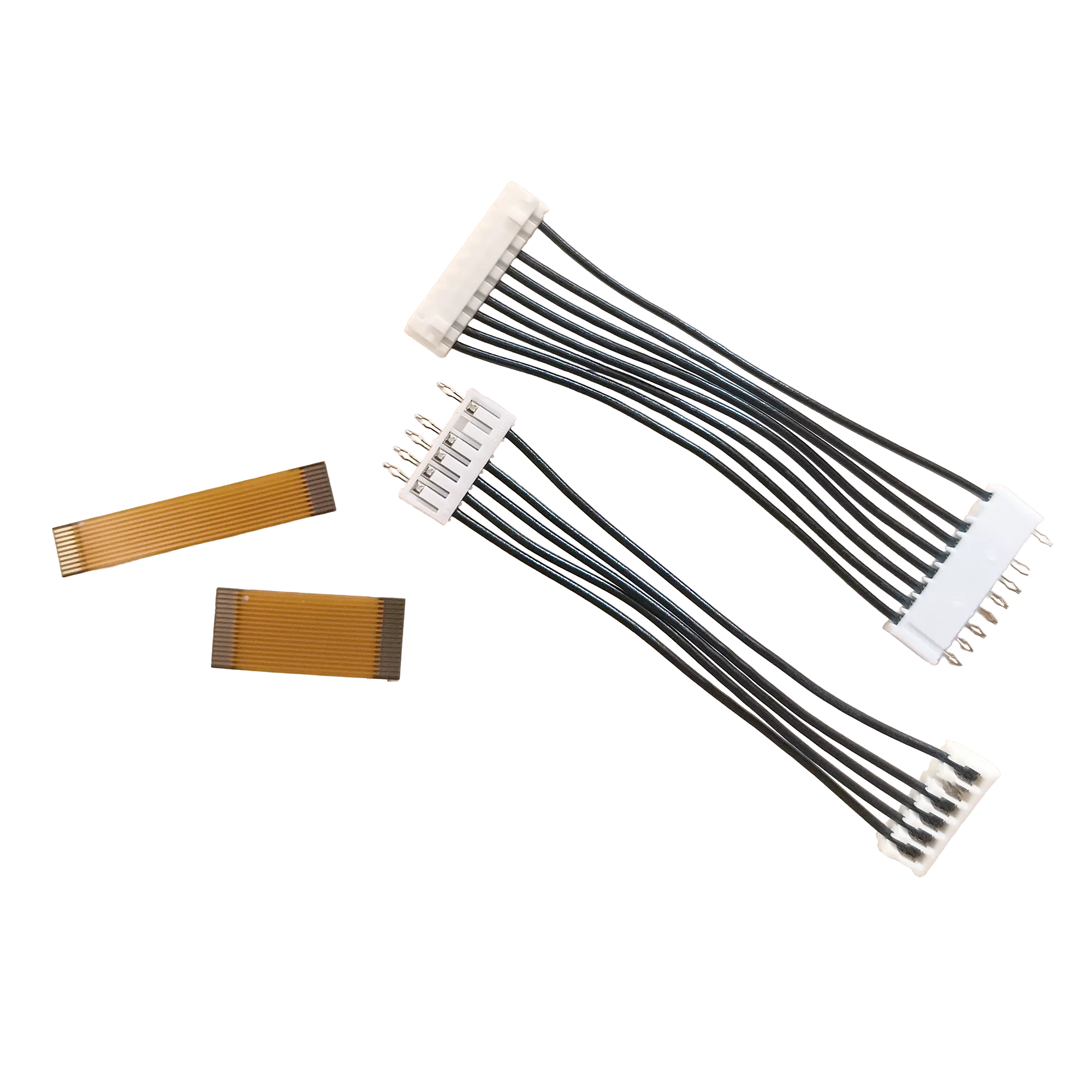

- Brandneue Power- und Audio-Ribbons
- CleanScreen-Ribbons für eine lötfreie CleanScreen-Installation
Features & Verbesserungen
- Self-Powered via USB-C: Kein Power- oder Audioboard nötig zum Testen – einfach USB-Kabel und Kopfhörer einstecken, Konsole läuft.
- Reset-Button: Praktisch beim Bench-Testing direkt über USB-C.
- Japan/Englisch-Toggle: Erreichbar aus dem Batteriefach heraus, auch wenn die Konsole geschlossen ist.
- 50/60-Hz-Switch: Achtung – 50 Hz ist mit dem CleanScreen v3 nicht kompatibel; CleanScreen v4 unterstützt es.
- Verbessertes Audio: Neu geroutete Leiterbahnen sowie ein neues Verstärker- und Audiofilter-Design sorgen für einen Klang, den das Original nie erreicht hat.
- Neues SMD-Quarz für den Systemtakt.
- Neues PCB-Layout: Weniger Rauschen, sauberere Spannungsschienen, präzisere Datenübertragung.
- Status-LEDs: Out-of-Reset-LED (ASIC-Status) und Power-Good-LED für die 5V-Schiene.
- Testpunkte & Lötpads für alle wichtigen Signale – ideal für Diagnose und Repair-Profis.
- Brandneue, hochwertige SMD-Bauteile und ein verbessertes PCB-Design, das bekannte Schwachstellen des Originals behebt.
Wichtige Hinweise
- Ausschließlich für 1-ASIC-Varianten (VA1, VA2, VA4, VA5) – für VA0 (2-ASIC) gibt es das separate RePCB 2-ASIC.
- Nur kompatibel mit dem RetroSix CleanScreen – nicht mit dem originalen Game-Gear-LCD.
- Empfehlung: Separat den GameSlot kaufen, um den originalen Cartridge-Slot nicht umlöten zu müssen.
- Erfordert das eigenhändige Transplantieren von ASIC, Cartridge-Slot, Power-/Audio-Ribbons und EXT-Port.
